Cẩm nang toàn tập về thiết bị đo lưu lượng

Trong bối cảnh chi phí năng lượng ngày càng tăng cao, việc quản lý thất thoát trong hệ thống chất lưu (chất lỏng và chất khí) trở thành ưu tiên hàng đầu của mọi nhà máy. Thiết bị đo lưu lượng (Flow Meter) không đơn thuần chỉ là một chiếc đồng hồ hiển thị con số; nó là “trái tim” của hệ thống quản trị năng lượng (EMS).

Tại Vietnam FIL, chúng tôi cam kết mang đến những kiến thức chuẩn xác và giải pháp thiết bị tối ưu nhất để giúp doanh nghiệp bạn vận hành bền vững.

Tổng quan về đo lưu lượng và tầm quan trọng không thể thay thế

Đo lưu lượng là gì?

Đo lưu lượng là quá trình xác định lượng chất lưu đi qua một mặt cắt ngang của ống trong một đơn vị thời gian. Có hai cách tiếp cận chính:

Lưu lượng thể tích
Lưu lượng khối lượng : Đặc biệt quan trọng trong các ứng dụng khí nén vì thể tích khí thay đổi mạnh theo áp suất và nhiệt độ.

Tại sao phải đo lưu lượng chính xác?

Nếu không có thiết bị đo, doanh nghiệp đang “mù quáng” trong việc quản lý chi phí. Cụ thể:

Kiểm soát thất thoát: Trong hệ thống khí nén, rò rỉ có thể chiếm tới 30% tổng lượng khí tạo ra. Thiết bị đo lưu lượng giúp định vị chính xác khu vực thất thoát.
Tối ưu hóa quy trình pha trộn: Trong ngành thực phẩm (F&B), việc sai lệch 1% lưu lượng nguyên liệu có thể làm thay đổi hoàn toàn hương vị và chất lượng sản phẩm.
Tuân thủ pháp luật: Các quy định về xả thải nước thải công nghiệp yêu cầu dữ liệu lưu lượng chính xác để tính thuế môi trường.

Phân tích chi tiết 8 công nghệ đo lưu lượng phổ biến nhất

Để chọn được thiết bị đúng, bạn cần hiểu rõ “linh hồn” của từng loại công nghệ.

Lưu lượng kế chênh áp (Differential Pressure Flow Meters)

Đây là công nghệ lâu đời và phổ biến nhất, chiếm khoảng 40% thị phần toàn cầu.

Nguyên lý: Dựa trên phương trình Bernoulli. Khi chất lưu đi qua một điểm thắt (tấm Orifice, Venturi), vận tốc tăng lên và áp suất giảm đi. Sự chênh lệch áp suất trước và sau điểm thắt tỷ lệ thuận với bình phương lưu lượng.
Ưu điểm: Cấu tạo đơn giản, không có bộ phận chuyển động, chịu được nhiệt độ và áp suất cực cao.
Nhược điểm: Gây sụt áp lớn trên đường ống, làm tiêu hao năng lượng bơm/nén.

Lưu lượng kế điện từ (Electromagnetic Flow Meters)

Nguyên lý: Áp dụng định luật cảm ứng điện từ Faraday. Khi chất lỏng dẫn điện chảy qua từ trường, nó tạo ra một điện áp. Điện áp này tỷ lệ thuận với vận tốc dòng chảy.
Ứng dụng tốt nhất: Nước thải, bùn loãng, hóa chất ăn mòn.
Lưu ý: Chỉ dùng được cho chất lỏng có tính dẫn điện (không dùng cho dầu hoặc nước tinh khiết).

Lưu lượng kế siêu âm (Ultrasonic Flow Meters)

Gồm hai loại chính: Thời gian truyền (Transit-time) và Hiệu ứng Doppler.

Transit-time: Đo sự chênh lệch thời gian của sóng siêu âm đi xuôi và ngược dòng chảy. Phù hợp cho chất lỏng sạch.
Doppler: Đo sự thay đổi tần số sóng khi phản xạ từ các hạt lơ lửng hoặc bong bóng khí. Phù hợp cho chất lỏng bẩn.
Đặc điểm: Có loại “Clamp-on” (kẹp ngoài ống), không cần cắt ống, không gây gián đoạn sản xuất.

Lưu lượng kế Turbine (Turbine Flow Meters)

Cơ chế: Dòng chảy làm quay các cánh turbine. Tốc độ quay được cảm biến ghi lại và chuyển đổi thành tín hiệu điện.
Ưu điểm: Độ chính xác rất cao (lên đến 0.25%), phản hồi nhanh.
Hạn chế: Dễ bị hư hỏng nếu chất lỏng có rác hoặc tạp chất cơ học.

Lưu lượng kế khối lượng Coriolis (Coriolis Mass Flow Meters)

Được mệnh danh là “ông vua” của các loại lưu lượng kế.

Nguyên lý: Sử dụng lực Coriolis phát sinh khi chất lưu chảy qua các ống rung. Thiết bị đo trực tiếp khối lượng mà không cần bù trừ nhiệt độ/áp suất.
Giá trị: Cực kỳ chính xác nhưng giá thành rất cao.

Lưu lượng kế Vortex (Vortex Shedding)

Nguyên lý: Dựa trên hiện tượng các xoáy nước hình thành sau một vật cản (thanh tạo xoáy). Tần số của các xoáy này tỷ lệ thuận với tốc độ dòng chảy.
Ứng dụng: Rất phổ biến trong đo lưu lượng hơi nước (Steam) và khí gas.

Lưu lượng kế thể tích (Positive Displacement)

Đo lưu lượng bằng cách chia nhỏ dòng chảy thành các phần thể tích rời rạc. Tương tự như việc bạn dùng từng ca nước để đong đầy một bể. Thường dùng cho xăng dầu, nhớt.

Lưu lượng kế diện tích biến đổi (Rotameter)

Dòng máy cơ học đơn giản nhất. Một phao nâng lên trong ống côn cho đến khi lực đẩy cân bằng với trọng lượng phao. Phù hợp cho việc quan sát nhanh tại chỗ mà không cần điện năng.

Giải pháp đo lưu lượng khí nén từ CS Instruments

Khí nén thường được gọi là “nguồn năng lượng đắt đỏ thứ tư” trong nhà máy. Vietnam FIL tự hào là đối tác phân phối chính hãng các dòng máy đo lưu lượng nhiệt (Thermal Mass Flow) từ CS Instruments (Đức) – tiêu chuẩn vàng trong đo lường khí nén.

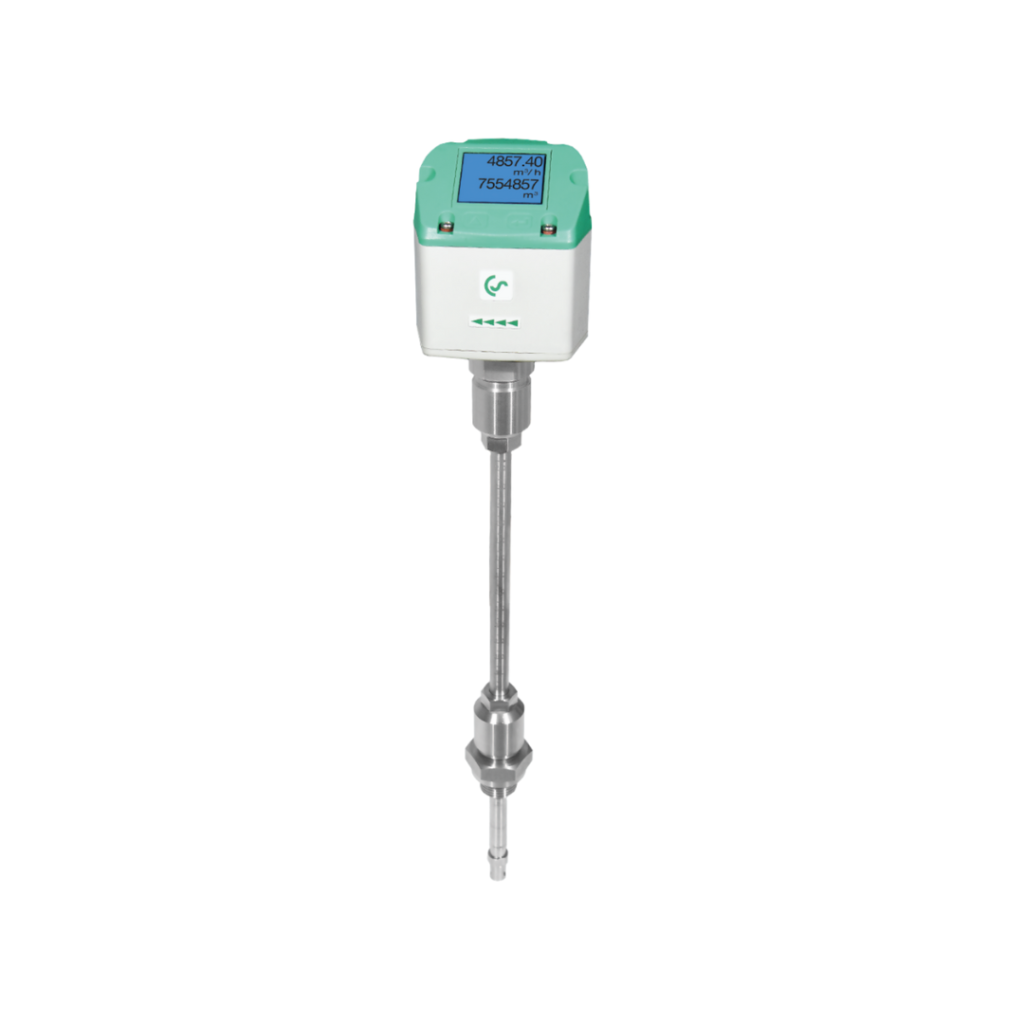

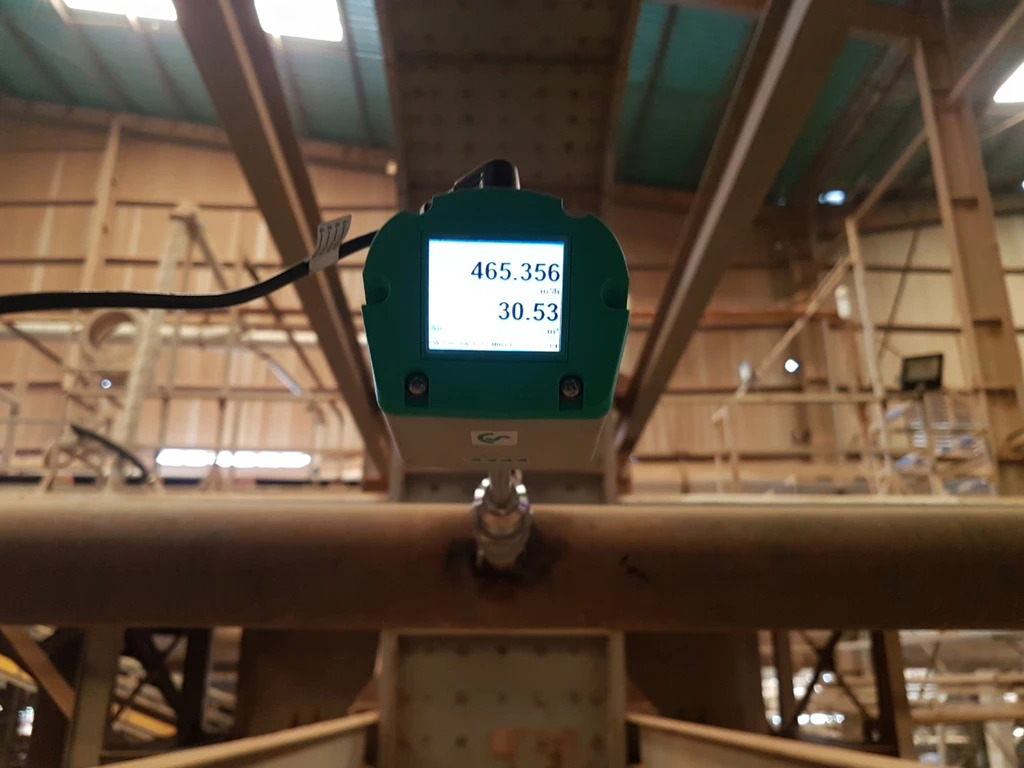

Máy đo lưu lượng VA 500 – Linh hoạt và Hiệu quả

VA 500 là dòng cảm biến dạng cắm (Insertion), cho phép đo lưu lượng khí nén, nitơ, argon,…

Công nghệ cảm biến nhiệt: Không cần bù nhiệt độ và áp suất bên ngoài. Máy tự tính toán và đưa ra kết quả ở điều kiện tiêu chuẩn (ISO 1217).
Thông số kỹ thuật ấn tượng:
- Sai số: ±1.5% m.v. ± 0.3% f.s.
- Nhiệt độ vận hành: Lên đến 110 °C.
- Áp suất tối đa: 50 bar.
Khả năng tháo lắp: Có thể lắp đặt qua van bi 1/2″ dưới áp suất, nghĩa là bạn không cần dừng máy nén khí vẫn có thể lắp thiết bị đo.

Xem thêm chi tiết sản phẩm tại Việt Nam FIL!

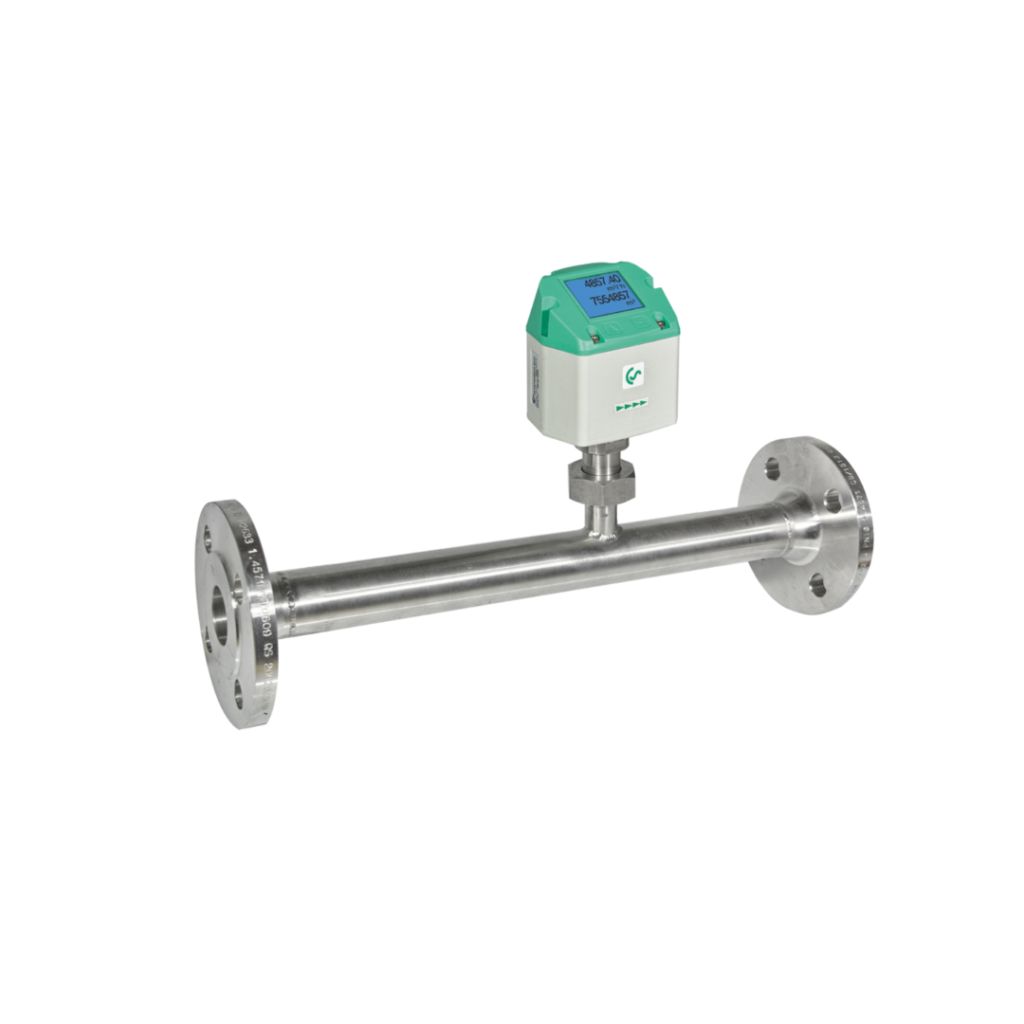

Máy đo lưu lượng VA 520 – Độ chính xác tuyệt đối cho đường ống nhỏ

VA 520 được thiết kế với đoạn ống đo đúc sẵn, loại bỏ hoàn toàn các sai số do lắp đặt không thẳng hàng hoặc dòng chảy bị xoáy.

Đo lưu lượng thấp: Cảm biến cực nhạy, phát hiện được cả những rò rỉ nhỏ nhất ở cuối đường ống.
Màn hình xoay 180°: Dễ dàng đọc thông số dù lắp đặt ở vị trí ngóc ngách.
Cổng truyền thông đa dạng: Hỗ trợ Modbus RTU, M-Bus, Ethernet, giúp tích hợp thẳng vào hệ thống SCADA của nhà máy.

Xem thêm chi tiết thông số sản phẩm tại đây!

Hướng dẫn chi tiết cách lựa chọn thiết bị đo lưu lượng

Để chọn được thiết bị bền bỉ và chính xác, kỹ sư cần thực hiện quy trình 4 bước sau:

B1: Xác định bản chất chất lưu (Fluid Properties)

Chất lỏng, khí hay hơi nước?
Độ nhớt có thay đổi theo nhiệt độ không?
Chất lưu có tính ăn mòn kim loại hay không? (Nếu có, phải chọn vật liệu thân máy bằng Inox 316L hoặc lót PTFE).

B2: Xác định điều kiện vận hành (Process Conditions)

Áp suất: Thiết bị phải chịu được áp suất tối đa (Max Pressure) của hệ thống cộng thêm hệ số an toàn 20%.
Nhiệt độ: Nhiệt độ quá cao có thể làm hỏng các linh kiện điện tử trong cảm biến.
Dải đo (Turndown Ratio): Tỷ lệ giữa lưu lượng lớn nhất và nhỏ nhất mà thiết bị có thể đo được. Ví dụ, nếu hệ thống lúc chạy 100%, lúc chạy 5%, bạn cần thiết bị có Turndown ratio ít nhất là 20:1.

B3: Yêu cầu về độ chính xác (Accuracy)

Đo để thanh toán thương mại (Billing): Cần độ chính xác cực cao (<0.5%).
Đo để giám sát vận hành: Độ chính xác 1% – 2% là đủ để tối ưu chi phí.

B4: Vị trí lắp đặt (Installation Space)

Mọi lưu lượng kế (trừ loại Coriolis và một số loại đặc biệt) đều yêu cầu đoạn ống thẳng trước và sau thiết bị (thường là 10D trước và 5D sau) để dòng chảy ổn định. Nếu không có đủ không gian, kết quả đo sẽ bị sai lệch nghiêm trọng.

Những sai lầm thường gặp khi lắp đặt và bảo trì

Lắp đặt ngược chiều dòng chảy: Nghe có vẻ ngớ ngẩn nhưng đây là lỗi thường gặp nhất khiến máy không hiển thị hoặc hỏng cảm biến.
Không chú ý đến bọt khí: Đối với lưu lượng kế điện từ, nếu ống không điền đầy (vẫn còn khoảng không khí), kết quả đo sẽ lớn hơn thực tế.
Bỏ qua việc hiệu chuẩn (Calibration): Sau 1-2 năm vận hành, các cảm biến có thể bị “trôi” (drift). Việc gửi thiết bị về Vietnam FIL để hiệu chuẩn định kỳ là cần thiết để duy trì độ tin cậy.

Tham khảo thêm dịch vụ kiểm toán khí nén tại NB Engineering!

Tại sao doanh nghiệp nên chọn mua thiết bị đo lưu lượng tại Vietnam FIL?

Việc mua một thiết bị đo lưu lượng không chỉ dừng lại ở việc giao nhận hàng. Đó là một quá trình tư vấn kỹ thuật lâu dài.

Vietnam FIL – Nhà phân phối chính thức CS Instruments tại Việt Nam:

Tư vấn chuyên sâu: Chúng tôi không bán cái chúng tôi có, chúng tôi bán giải pháp giải quyết vấn đề của bạn. Các kỹ sư của Vietnam FIL sẽ đến tận nơi khảo sát hệ thống để tư vấn model phù hợp nhất.
Dịch vụ sau bán hàng 5 sao: Hướng dẫn đọc dữ liệu và bảo hành chính hãng theo tiêu chuẩn Đức.
Giá thành cạnh tranh: Là đơn vị nhập khẩu trực tiếp, chúng tôi mang đến mức giá tốt nhất cùng đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc xuất xứ.

Thiết bị đo lưu lượng là chìa khóa để mở ra cánh cửa tối ưu hóa chi phí và nâng cao năng lực cạnh tranh cho doanh nghiệp. Dù bạn đang quản lý một hệ thống xử lý nước thải phức tạp hay một mạng lưới khí nén trải dài khắp nhà máy, việc lựa chọn đúng công nghệ và đối tác đồng hành là cực kỳ quan trọng.
