Máy nén khí trục vít được sử dụng rộng rãi trong nhiều ngành công nghiệp. Chúng được thiết kế để vận hành liên tục và chịu được môi trường làm việc khắc nghiệt. Trong bài viết này, chúng ta sẽ tìm hiểu về cấu tạo và nguyên lý hoạt động cơ bản của máy nén khí trục vít.

Máy Nén Khí Trục Vít

Máy nén khí trục vít là loại máy nén khí dạng dịch chuyển dương, hoạt động dựa trên nguyên lý hai trục vít (rotor) ăn khớp với nhau để nén khí. Ngoài khả năng vận hành liên tục, loại máy này còn cung cấp lưu lượng khí ổn định, không dao động. Giúp đạt hiệu suất cao trong các ứng dụng công nghiệp.

Máy nén khí trục vít được thiết kế để xử lý hiệu quả khối lượng khí lớn. Các ngành sản xuất, ô tô và xây dựng thường xuyên sử dụng loại máy này vì độ bền cao, hiệu suất ổn định, kích thước nhỏ gọn và độ ồn thấp. Đây là những lý do khiến chúng trở thành lựa chọn hàng đầu trong nhiều ứng dụng công nghiệp.

Cấu Tạo Của Máy Nén Khí Trục Vít

Máy nén khí trục vít gồm nhiều bộ phận làm việc đồng bộ để duy trì vận hành trơn tru và hiệu quả, bao gồm:

  • Trục vít: Gồm trục vít đực và cái, thực hiện nén khí bằng cách giảm thể tích của luồng khí.
  • Van hút khí: Điều chỉnh lượng khí đi vào buồng nén.
  • Buồng nén: Nơi các trục vít nén không khí.
  • Hệ thống phun dầu: Trong máy nén trục vít có dầu, hệ thống này phun dầu vào buồng nén để lấp khe hở giữa các trục vít, giảm ma sát.
  • Bộ tách dầu-khí: Loại bỏ dầu ra khỏi khí nén trước khi khí ra khỏi hệ thống.
  • Hệ thống làm mát: Ngăn ngừa hiện tượng quá nhiệt do nhiệt sinh ra trong quá trình nén.
  • Bảng điều khiển: Giúp người vận hành giám sát và điều chỉnh các thông số như áp suất, nhiệt độ.

Các bộ phận này được chia thành hai nhóm:

  1. Phần động cơ chính: Gồm mô-tơ, đầu nén;
  2. Hệ thống phụ trợ: Gồm hệ thống hút, hệ thống xả, hệ thống làm mát, hệ thống điều khiển.

Nguyên lý hoạt động của máy nén khí trục vít

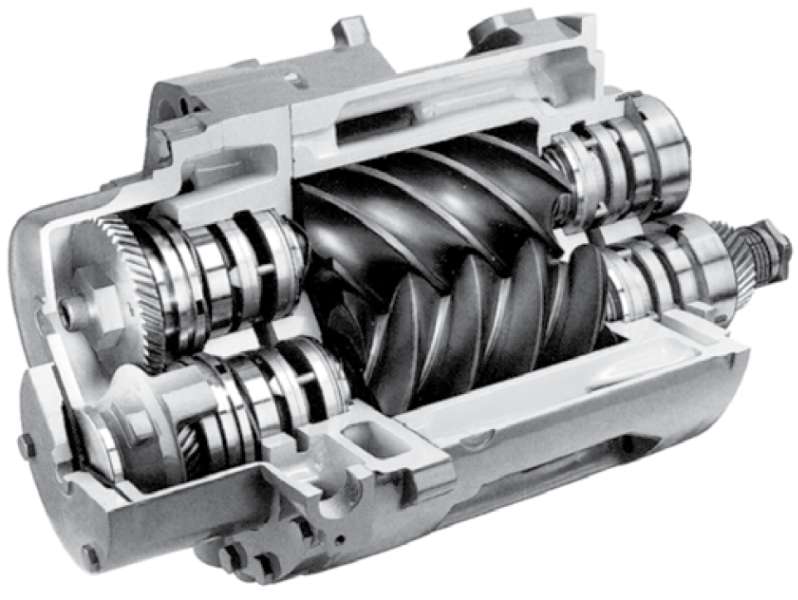

Máy nén trục vít hoạt động với một rô-to đực và một rô-to cái quay ngược chiều nhau. Sự chuyển động này hút khí vào và nén khí khi khoảng trống giữa các rô-to và vỏ máy giảm dần. Khí nén sau đó được đẩy ra cửa xả.

cấu tạo máy nén khí trục vít

Mỗi cụm trục vít có tỉ số áp suất tích hợp cố định, phụ thuộc vào chiều dài và bước ren của trục vít, cũng như thiết kế cổng xả. Để đạt hiệu suất tối đa, tỉ số này cần được điều chỉnh phù hợp với áp suất làm việc yêu cầu.

Tốc độ quay của rô-to được tối ưu ở mức nhất định để giảm tổn thất cơ khí (do nhiệt ở tốc độ quá cao) và tổn thất thể tích (do rò khí ở tốc độ quá thấp).

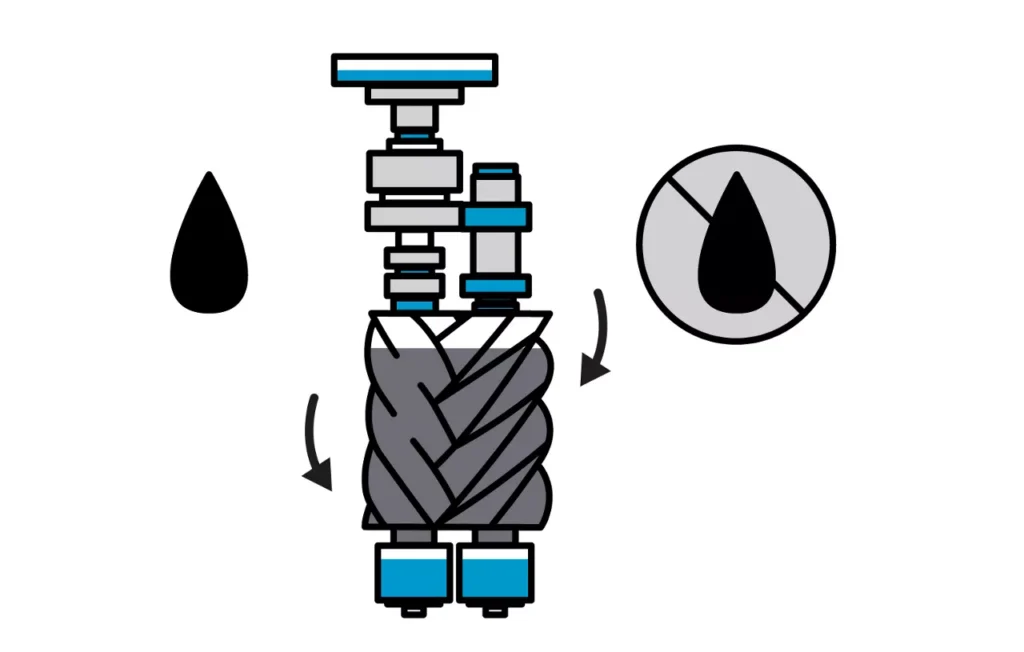

Các loại máy nén khí trục vít

Có hai loại chính:
  • Máy nén khí trục vít không dầu
  • Máy nén khí trục vít có dầu
Nguyên lý truyền động
  • Ở máy nén có dầu, rô-to đực dẫn động rô-to cái.
  • Ở máy nén không dầu, cả hai rô-to được dẫn động bởi bánh răng đồng bộ, đảm bảo chuyển động hài hòa với khoảng hở tối thiểu.
Máy nén khí trục vít không dầu

Các dòng máy hiện đại tốc độ cao thường sử dụng biên dạng trục vít bất đối xứng, giúp giảm rò rỉ nội bộ và tăng hiệu suất năng lượng.

Bánh răng ngoài thường được dùng để đồng bộ vị trí của hai rô-to quay ngược chiều. Vì rô-to không tiếp xúc với nhau hoặc với vỏ máy, nên không cần bôi trơn trong buồng nén – khí nén hoàn toàn sạch dầu.

Tỉ số áp suất tích hợp bị giới hạn bởi chênh lệch nhiệt độ tối đa giữa cửa hút và cửa xả, nên máy nén không dầu thường có nhiều cấp nén và làm mát trung gian để đạt áp suất cao hơn.

Máy nén khí trục vít có dầu

Còn gọi là máy nén khí ngâm dầu. Máy bơm dầu vào buồng nén để làm mát, bôi trơn và giảm rò rỉ.

Các cụm trục vít có dầu có thể chế tạo cho tỉ số nén cao; thường chỉ cần một cấp nén để đạt áp suất tới 14 bar (thậm chí 17 bar), nhưng hiệu suất năng lượng sẽ giảm so với máy không dầu đa cấp.

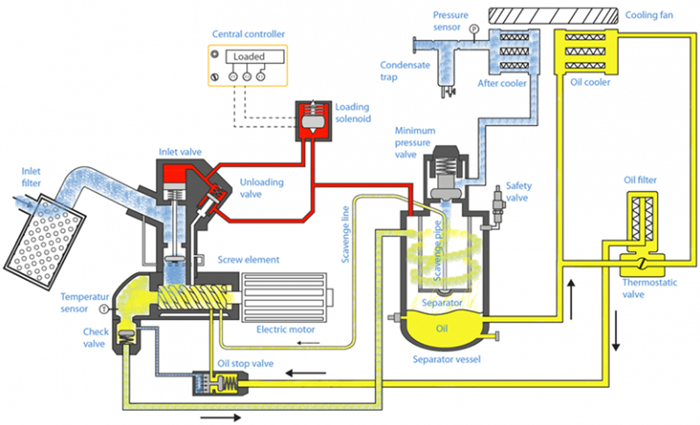

Quy Trình Nén Khí

Quy trình nén khí trong máy nén khí trục vít diễn ra theo các bước sau:

  1. Hút khí: Không khí môi trường đi qua bộ lọc khí để loại bỏ bụi bẩn, tạp chất trước khi vào buồng nén.
  2. Giai đoạn nén: Không khí bị giữ lại giữa các trục vít và thành buồng nén. Khi trục vít quay, thể tích khí giảm, áp suất khí tăng lên.
  3. Phun dầu (áp dụng cho máy có dầu): Dầu bôi trơn được phun vào buồng nén để lấp khe hở, giảm ma sát và hấp thụ nhiệt.
  4. Xả khí: Hỗn hợp khí nén và dầu đi đến bình tách dầu-khí, dầu được tách ra nhờ lực ly tâm.
  5. Lọc tinh: Khí nén tiếp tục đi qua bộ lọc tinh trước khi đến ứng dụng cuối. Dầu sau khi tách được làm mát, lọc sạch và tuần hoàn lại hệ thống.

Nhờ cơ chế cơ học này, máy nén khí trục vít cung cấp lưu lượng khí ổn định với tổn hao năng lượng thấp. Đảm bảo hiệu suất ngay cả với máy nhỏ hoặc máy công suất lớn.

Ưu Điểm Của Máy Nén Khí Trục Vít

  • Hoạt động liên tục: Không bị quá nhiệt như máy piston, cho hiệu suất cao hơn.
  • Hiệu suất cao: Thiết kế trục vít ăn khớp giảm tổn thất năng lượng.
  • Độ ồn thấp: Là một trong những loại máy nén khí êm nhất trên thị trường.
  • Kích thước nhỏ gọn: Dù công suất lớn nhưng chiếm ít diện tích.
  • Độ bền cao: Vật liệu chế tạo bền bỉ, hệ thống làm mát hiệu quả, ít cần bảo dưỡng.

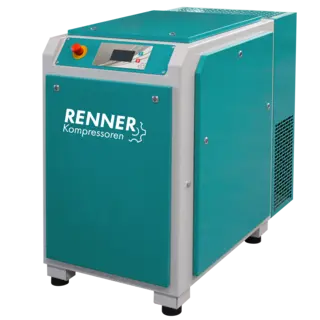

Máy nén khí Renner Dòng RS-H

Máy nén khí trục vít có dầu RS-H (truyền động đai), kết hợp giữa hiệu suất cao và thiết kế tối ưu trong không gian làm việc nhỏ gọn. Dòng máy này đáp ứng nhu cầu làm việc trong điều kiện công nghiệp yêu cầu áp suất lên đến 20 bar

Ưu điểm nổi bật của RS-H

  • Mạnh mẽ và tiết kiệm. Áp suất hoạt động lên đến 20 bar mà không cần máy nén áp suất chính bổ sung
  • Yêu cầu không gian thấp do thiết kế nhỏ gọn
  • Chất lượng không khí cao và độ tin cậy vận hành nhờ hệ thống làm mát hiệu quả cao
  • Dễ bảo trì nhờ cửa có thể tháo rời dễ dàng và khu vực bảo trì dễ tiếp cận
  • Bảng điều khiển dễ sử dụng, chức năng và được sắp xếp rõ ràng
