Trong lĩnh vực khí nén công nghiệp, việc hiểu rõ công thức tính lưu lượng khí đóng vai trò cực kỳ quan trọng đối với kỹ sư, kỹ thuật viên và người vận hành hệ thống. Lưu lượng khí không chỉ phản ánh hiệu suất thực tế của máy nén khí mà còn ảnh hưởng trực tiếp đến năng suất, độ ổn định và chi phí vận hành của toàn bộ hệ thống.
Tại Sao Cần Tính Lưu Lượng Khí CFM Của Máy Nén Khí?
Việc tính toán lưu lượng khí cần thiết cho hệ thống khí nén rất quan trọng để lựa chọn đúng công suất máy nén khí. Nếu lưu lượng khí không đủ để cấp cho các thiết bị và quy trình, bạn sẽ không có đủ khí để vận hành hiệu quả. Ngược lại, đầu tư máy có công suất quá lớn so với nhu cầu thực tế cũng gây lãng phí.
Tính toán CFM của máy nén khí mang lại nhiều lợi ích:
- Đánh giá hiệu suất máy nén: So sánh CFM thực tế với thông số kỹ thuật của nhà sản xuất giúp xác định máy có hoạt động hiệu quả không hoặc có gặp sự cố nào không.
- Chẩn đoán sự cố: Biết CFM thực tế giúp phát hiện vấn đề như rò rỉ, tắc nghẽn hoặc các bộ phận bị mòn trong hệ thống phân phối khí.
- Tối ưu hệ thống: Xác định được CFM thực tế giúp bạn cải thiện các khu vực như lưu trữ khí, điều chỉnh áp suất hoặc phân phối khí.
- Lập kế hoạch công suất: Hiểu rõ CFM thực tế giúp bạn lên kế hoạch mở rộng hoặc thêm thiết bị trong tương lai.
CFM Trong Hệ Thống Khí Nén Là Gì?
CFM (Cubic Feet per Minute) là viết tắt của feet khối trên mỗi phút, đơn vị đo tốc độ khí nén đi vào hoặc thoát ra khỏi một không gian. Trong hệ thống khí nén, CFM thể hiện lưu lượng, tốc độ đầu ra của khí từ máy nén khí.
Mối Quan Hệ Giữa CFM và PSI
- CFM (Cubic Feet per Minute): Đơn vị đo lưu lượng khí. Chỉ số này phản ánh khả năng duy trì luồng khí liên tục của máy nén trong suốt quá trình vận hành. Nói cách khác, CFM cho biết lượng khí cần thiết để hoàn thành một công việc cụ thể trong một khoảng thời gian nhất định. Nếu máy nén khí có chỉ số CFM không đủ lớn, thiết bị sẽ không thể duy trì áp suất liên tục cho quá trình hoạt động, dẫn đến tình trạng phải tạm ngừng để nạp lại khí vào bình chứa. Điều này ảnh hưởng trực tiếp đến hiệu suất và tốc độ làm việc của hệ thống.
- PSI (Pounds per Square Inch): Đơn vị đo áp suất khí. Chỉ số PSI càng cao thì lực nén tạo ra càng lớn, đồng nghĩa với việc máy nén có thể thực hiện những công việc cần áp lực cao hơn, chẳng hạn như phun sơn, vận hành thiết bị khí nén, hay truyền động cơ khí.
Trong hệ thống khí nén, áp suất là yếu tố quyết định mức độ mạnh hay yếu của lực nén, trong khi công suất của động cơ lại ảnh hưởng đến khả năng cung cấp lưu lượng khí (CFM). Hai thông số này có quan hệ nghịch đảo: Khi PSI tăng, thì CFM giảm, và ngược lại.
Để đạt hiệu suất và độ ổn định cao nhất, cần cân bằng phù hợp giữa PSI và CFM theo ứng dụng cụ thể.
Cách Tính Lưu Lượng Khí CFM Máy Nén Khí
Khi không có sẵn thông số từ nhà sản xuất, bạn có thể dùng phương pháp đo “thời gian nạp bình” (Tank Pump-Up Time) để ước tính CFM của hệ thống khí nén. Phương pháp này dựa trên việc đo thời gian cần để máy nén làm đầy bình chứa từ một áp suất khởi đầu đến một áp suất kết thúc cụ thể.
Công Thức Tính CFM
CFM = (V × ∆P) ÷ (T × 14.7)
Trong đó:
- CFM: Lưu lượng khí (feet khối/phút)
- V: Thể tích bình chứa (feet khối)
- ∆P: Độ chênh áp suất trong quá trình nạp (áp suất kết thúc – áp suất bắt đầu) (PSI)
- T: Thời gian nạp từ áp suất bắt đầu đến áp suất kết thúc (giây)
- 14.7: Áp suất khí quyển tiêu chuẩn tại mực nước biển (PSI)
Hướng Dẫn Tính Toán Lưu Lượng CFM Thủ Công Cho Máy Nén Khí
Để sử dụng phương pháp đo thời gian nạp bình chứa khí:
- Xả hết khí trong bình chứa bằng cách mở van xả đáy để xả toàn bộ hông khí.
- Đóng van xả và khởi động máy nén khí.
- Đo và ghi lại thời gian (T) mà máy nén cần để nạp đầy bình từ áp suất khởi đầu (thường là 0 PSI) đến áp suất kết thúc (thường là áp suất làm việc tối đa của máy nén, ví dụ 90 PSI hoặc 100 PSI).
- Xác định thể tích của bình chứa khí (V) tính theo đơn vị feet khối. Thông tin này thường được ghi trên bình hoặc có thể tính toán dựa trên kích thước của bình.
- Tính chênh lệch áp suất trong quá trình nạp khí (∆P) bằng cách lấy áp suất kết thúc trừ đi áp suất khởi đầu (đv: PSI).
- Sử dụng công thức để tính lưu lượng khí CFM của máy nén.
Lưu ý: Phương pháp này chỉ cho ra kết quả gần đúng và có thể không chính xác bằng dữ liệu do nhà sản xuất cung cấp. Ngoài ra, phương pháp này giả định hệ thống không bị rò rỉ khí và máy nén đang hoạt động ở hiệu suất tối ưu.
Sử Dụng Lưu Lượng Kế Để Tính CFM

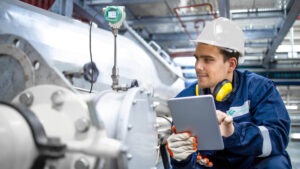

Một cách khác để xác định CFM là sử dụng lưu lượng kế. Thiết bị này sẽ hiển thị lưu lượng khí và áp suất tại điểm đo. Lưu lượng kế có thể lắp tại từng thiết bị hoặc toàn bộ hệ thống để cung cấp dữ liệu sử dụng khí nén tức thời. Để có kết quả chính xác hơn, nên lắp thêm một bình chứa khí phụ gần lưu lượng kế để làm đều dữ liệu đầu ra, giảm các dao động đột ngột.
Hiện có nhiều loại lưu lượng kế phù hợp cho việc đo lưu lượng tại điểm sử dụng hoặc đo trong đường ống. CS Instruments cung cấp đa dạng các dòng lưu lượng kế khác nhau. Nếu bạn chưa biết nên chọn loại nào, hãy liên hệ với FIL Việt Nam để được tư vấn.

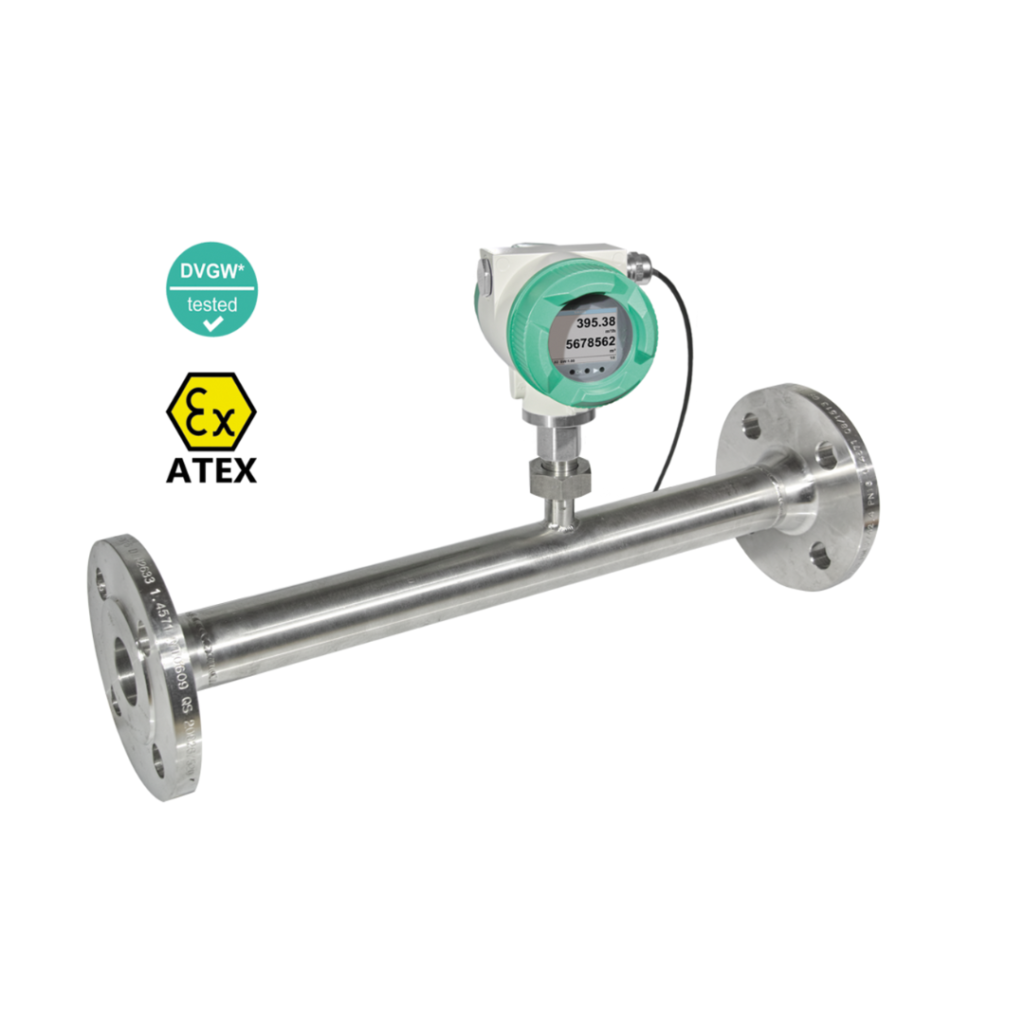

VA 570 – Lưu lượng kế khối nhiệt để đo lượng tiêu thụ
Ưu điểm nổi bật của VA570:
- Vỏ nhôm chắc chắn lý tưởng cho các điều kiện công nghiệp khắc nghiệt cũng như lắp đặt ngoài trời
- Không có bộ phận chuyển động, do đó ít cần bảo trì
- Mất áp suất cực thấp do tắc nghẽn đường kính cực thấp
- Có chứng nhận ATEX hoặc DVGW, do đó được khuyến nghị sử dụng cho các loại khí như khí tự nhiên, hydro, khí sinh học, v.v.
- Độ chính xác cao ở cả lưu lượng nhỏ và lớn
🔗 Xem chi tiết thông số sản phẩm tại: https://fil.com.vn/san-pham/va-570-luu-luong-ke-khoi-nhiet-de-do-luong-tieu-thu/
