Đồng hồ đo áp suất khí nén dùng để đo áp suất khí trong một hệ thống khí nén. Việc đo áp suất khí rất quan trọng cho sự vận hành chính xác của nhiều hệ thống và có thể được sử dụng để giám sát và kiểm soát hiệu suất của máy nén khí, hệ thống khí nén, cũng như các thiết bị khác sử dụng khí nén. Chúng được ứng dụng trong nhiều ngành công nghiệp, bao gồm ô tô, hàng không vũ trụ và sản xuất.

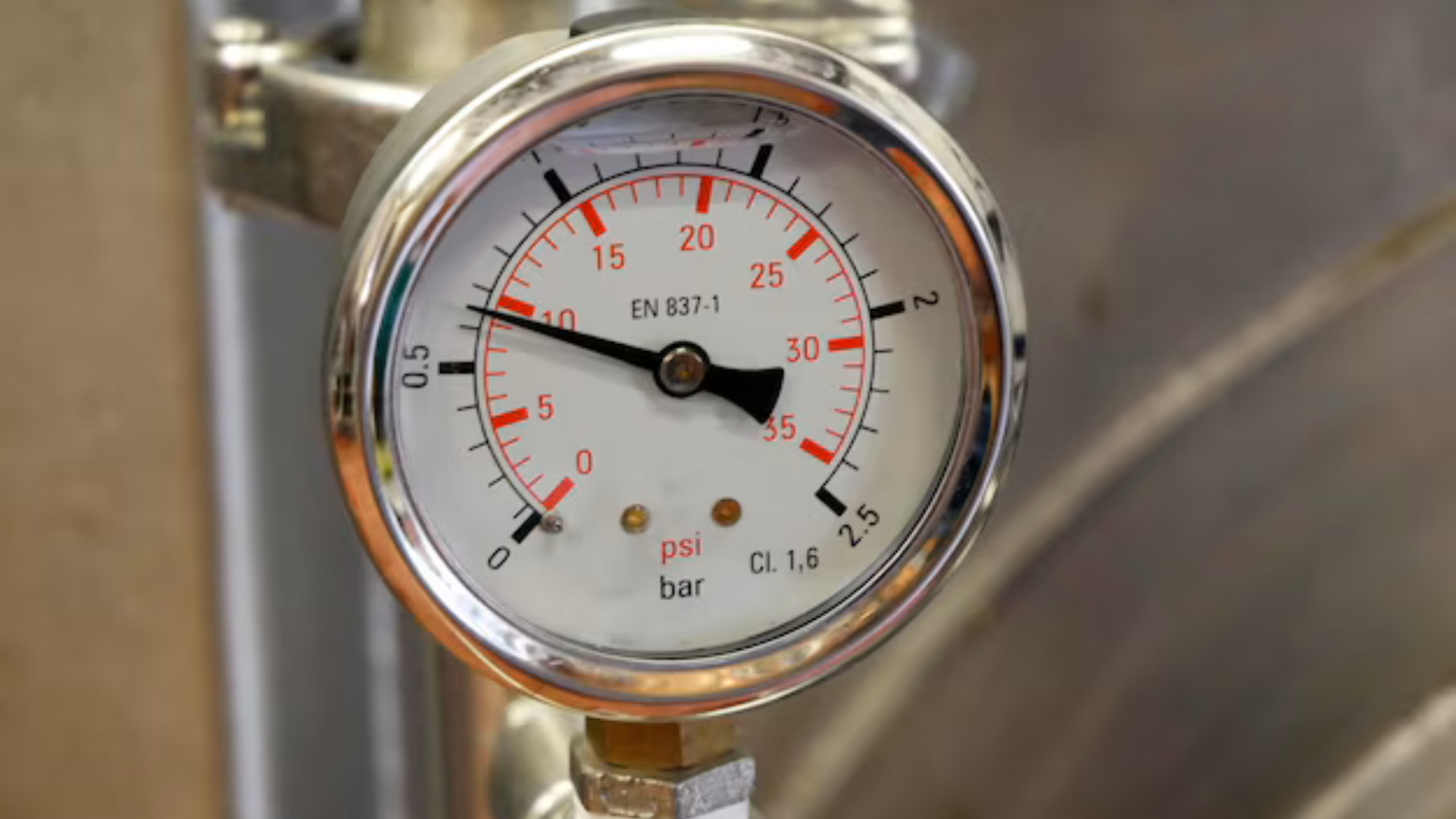

Đồng hồ đo áp suất khí nén
Đồng hồ đo áp suất khí nén là sản phẩm được sử dụng để đo áp suất khí nén trên đường ống, hiển thị áp suất của khí nén trong hệ thống. Đây là thiết bị kiểm soát rất quan trọng nhằm đảm bảo an toàn cho toàn bộ hệ thống.
Đồng hồ đo áp suất được sử dụng rộng rãi trong nhiều lĩnh vực và ngành công nghiệp. Có nhiều loại đồng hồ đo áp suất khác nhau, mỗi loại phù hợp nhất cho một nhiệm vụ hoặc yêu cầu cụ thể.
Việc đo áp suất có thể sử dụng nhiều đơn vị khác nhau, bao gồm:
- PSI (Pounds per square inch): Đơn vị phổ biến trong nhiều ứng dụng, đặc biệt là trong ngành ô tô và công nghiệp.
- Bar: Được sử dụng rộng rãi và trong các bối cảnh kỹ thuật. 1 bar xấp xỉ bằng áp suất khí quyển tại mực nước biển.
- Pascal (Pa) và kilopascal (kPa): Đơn vị SI của áp suất. 1 bar = 100.000 Pascal. Để thuận tiện hơn trong thực tế, kilopascal thường được sử dụng thay cho Pascal.
- Millibar (mbar): Thường dùng trong khí tượng học để đo áp suất khí quyển.
Việc chọn đơn vị đo nào phụ thuộc vào ứng dụng cụ thể và tiêu chuẩn ngành.

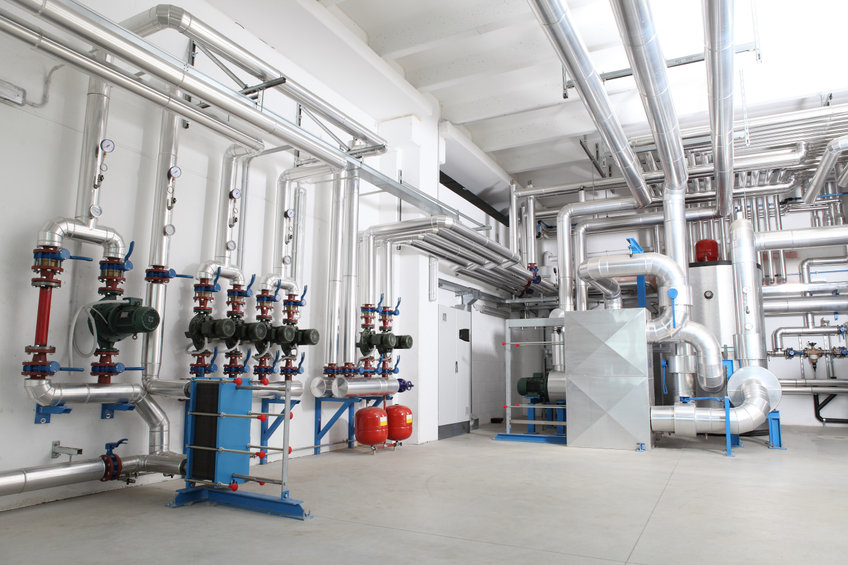

Vai trò trong hệ thống khí nén
Quá áp hoặc thiếu áp đều có thể làm gián đoạn quá trình sản xuất và tiềm ẩn nguy hiểm cho người vận hành. Chính vì vậy, một chiếc đồng hồ đo áp suất đáng tin cậy luôn đóng vai trò then chốt trong việc đảm bảo an toàn và duy trì hiệu suất làm việc.
- Giám sát áp suất: đảm bảo hệ thống hoạt động trong dải an toàn.
- Bảo vệ thiết bị: tránh tình trạng quá áp gây hư hỏng máy nén khí, van và đường ống.
- Đảm bảo chất lượng sản phẩm: trong các ngành như sơn, dược phẩm hay thực phẩm, áp suất khí nén phải duy trì ổn định để đạt tiêu chuẩn chất lượng.
- Hỗ trợ bảo trì: thông qua việc quan sát chỉ số áp suất, kỹ thuật viên có thể phát hiện sớm rò rỉ hoặc tắc nghẽn trong đường ống.
Cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất khí nén
Cấu tạo cơ bản
Một đồng hồ đo áp suất cơ khí thông thường sẽ bao gồm:
- Ống Bourdon: bộ phận chính, biến dạng khi có áp suất tác động.
- Cơ cấu truyền động: truyền chuyển động từ ống Bourdon đến kim chỉ.
- Mặt số và kim: hiển thị giá trị áp suất.
- Vỏ bảo vệ: thường làm bằng thép không gỉ hoặc nhựa chịu lực.
Nguyên lý hoạt động
Khi khí nén tác động lên ống Bourdon, ống này sẽ giãn hoặc co lại. Sự biến dạng được chuyển qua hệ thống bánh răng để di chuyển kim chỉ trên mặt số.
Đối với đồng hồ điện tử, áp suất được cảm biến chuyển đổi thành tín hiệu điện và hiển thị trực tiếp trên màn hình.
Hướng Dẫn Đọc Đồng Hồ Áp Suất Chính Xác
Khi đã nắm cơ bản về đo áp suất, bước tiếp theo là tìm hiểu cách đọc đồng hồ áp suất khí một cách chính xác để đảm bảo hiệu quả vận hành và an toàn trong thực tế.
Chuẩn bị trước khi đo
Trước khi tiến hành đo áp suất, cần kiểm tra và đảm bảo các yếu tố sau:
- Kim chỉ số về vị trí số 0: Trước khi đo, kim đồng hồ phải đứng tại vị trí số không để đảm bảo kết quả chính xác.
- Chọn dải đo phù hợp: Dựa trên áp suất dự kiến, lựa chọn đồng hồ với dải đo phù hợp, đảm bảo áp suất thực tế không vượt quá 75% dải đo tối đa.
- Kiểm tra đơn vị đo: Đồng hồ có thể hiển thị các đơn vị như BAR, PSI hoặc MPa. Ghi chép và sử dụng đúng đơn vị theo tiêu chuẩn.
- Xác định tiêu chuẩn chính xác: Đảm bảo đồng hồ đáp ứng tiêu chuẩn quốc tế, ví dụ EN 837 Class 0.25, 0.5 hoặc 1.0.
- Chú ý đồng hồ đa đơn vị: Nếu mặt đồng hồ hiển thị hai đơn vị, như BAR và PSI, hãy đọc thang đo phù hợp với yêu cầu đo của bạn.
Cách đọc giá trị từ đồng hồ
- Đọc từ góc song song: Mắt phải đối diện trực tiếp với mặt đồng hồ để tránh sai số do thị sai (parallax). Tránh nhìn từ bên hông hoặc từ trên xuống.
- Ghi giá trị chính xác: Đọc kim chỉ theo thang đo tương ứng và lưu lại trong tài liệu theo dõi.
- Ổn định kim đồng hồ khi rung: Trong môi trường rung động, sử dụng đồng hồ bơm đầy glycerin hoặc dầu silicone giúp giảm dao động và đảm bảo kết quả đo đáng tin cậy.
Đọc các vạch trên thang đo
Ngay cả khi kim không trùng hoàn toàn với một số hoặc vạch cụ thể, vẫn có thể ước lượng giá trị:
- Ví dụ, đồng hồ có thang đo 0–250 BAR với lớp chính xác 1.6, mỗi vạch nhỏ đại diện cho 10 BAR.
- Nếu kim nằm giữa hai vạch, có thể ước lượng giá trị với sai số ±5 BAR.
Mẹo để tránh sai sót khi đọc đồng hồ
Trong môi trường công nghiệp, nhiều yếu tố như rung động, áp suất cao hoặc điều kiện môi trường thay đổi có thể ảnh hưởng đến độ chính xác. Một số lưu ý quan trọng bao gồm:
- Chọn lớp chính xác phù hợp: Với yêu cầu đo cao, chọn đồng hồ có lớp chính xác 0.1–0.25.
- Kích thước mặt đồng hồ phù hợp: Đảm bảo đọc dễ dàng từ khoảng cách thoải mái.
- Luôn đọc trực diện: Tránh sai số do góc nhìn lệch.
- Hiểu rõ đơn vị đo: Làm quen với BAR, PSI, MPa và dải đo toàn phần của đồng hồ.
- Không vượt quá 75% dải đo tối đa: Nếu áp suất vận hành cao hơn, cần chuyển sang đồng hồ phù hợp.
- Hiệu chuẩn định kỳ: Tốt nhất ít nhất một lần mỗi năm theo tiêu chuẩn quốc tế.
- Sử dụng đồng hồ bơm đầy glycerin hoặc dầu silicone: Giúp giảm rung, ổn định kim và kéo dài tuổi thọ thiết bị.
- Đặt đồng hồ thẳng đứng: Tránh lực hấp dẫn làm biến dạng ống Bourdon, đảm bảo đo lường chính xác.

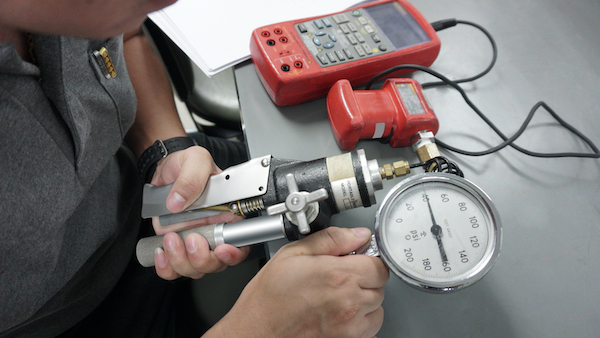

Hiệu chuẩn đồng hồ đo áp suất
Hiệu chuẩn đồng hồ đo áp suất là quá trình kiểm tra và xác minh độ chính xác của đồng hồ so với một chuẩn đã biết. Quá trình này thường thực hiện bằng cách so sánh kết quả đo của đồng hồ với đồng hồ tham chiếu hoặc áp dụng một mức áp suất chuẩn đã biết lên đồng hồ và đối chiếu kết quả hiển thị.
Ngay cả những đồng hồ đo áp suất hiện đại và chất lượng cao cũng có thể mất độ chính xác theo thời gian do mài mòn cơ khí hoặc tác động từ môi trường như nhiệt độ, rung động và áp lực biến đổi. Nếu không được hiệu chuẩn định kỳ, hệ thống có thể gặp một số rủi ro nghiêm trọng:
- Đọc sai áp suất: Dẫn đến các quyết định vận hành không chính xác, gây nguy hiểm cho người lao động và thiết bị.
- Tăng chi phí bảo trì: Thiết bị hoạt động không ổn định, dễ hỏng hóc và cần sửa chữa thường xuyên hơn.
- Giảm chất lượng sản phẩm: Quy trình sản xuất không ổn định có thể tạo ra sản phẩm không đạt tiêu chuẩn.
- Lãng phí nguyên liệu: Các lô sản phẩm không đạt chất lượng phải loại bỏ, gây hao tổn nguyên liệu và chi phí.
Để hạn chế những rủi ro này, việc hiệu chuẩn đồng hồ đo áp suất định kỳ là bước cần thiết nhằm đảm bảo độ chính xác, an toàn và hiệu quả vận hành.

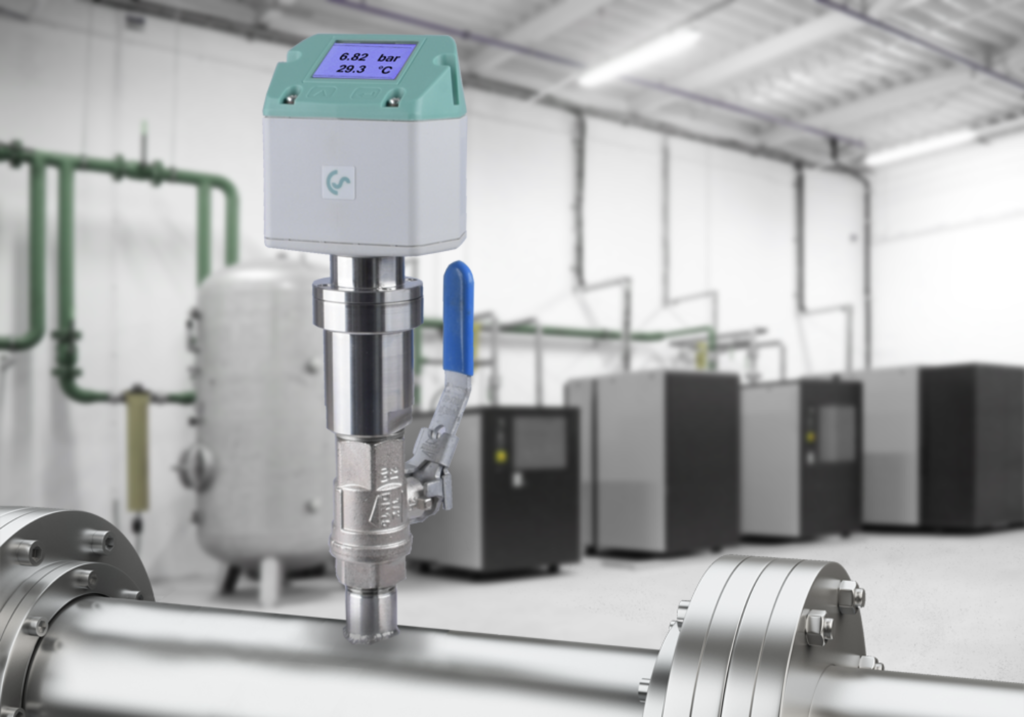

Cảm biến Đo áp suất và nhiệt độ – PTS 50
Để đảm bảo giám sát áp suất khí nén chính xác và ổn định, việc sử dụng các thiết bị đo hiện đại là yếu tố then chốt. Cảm biến PTS 500 của CS Instruments là giải pháp tối ưu, tích hợp khả năng đo áp suất và nhiệt độ trong cùng một thiết bị, giúp theo dõi hiệu suất hệ thống một cách toàn diện.

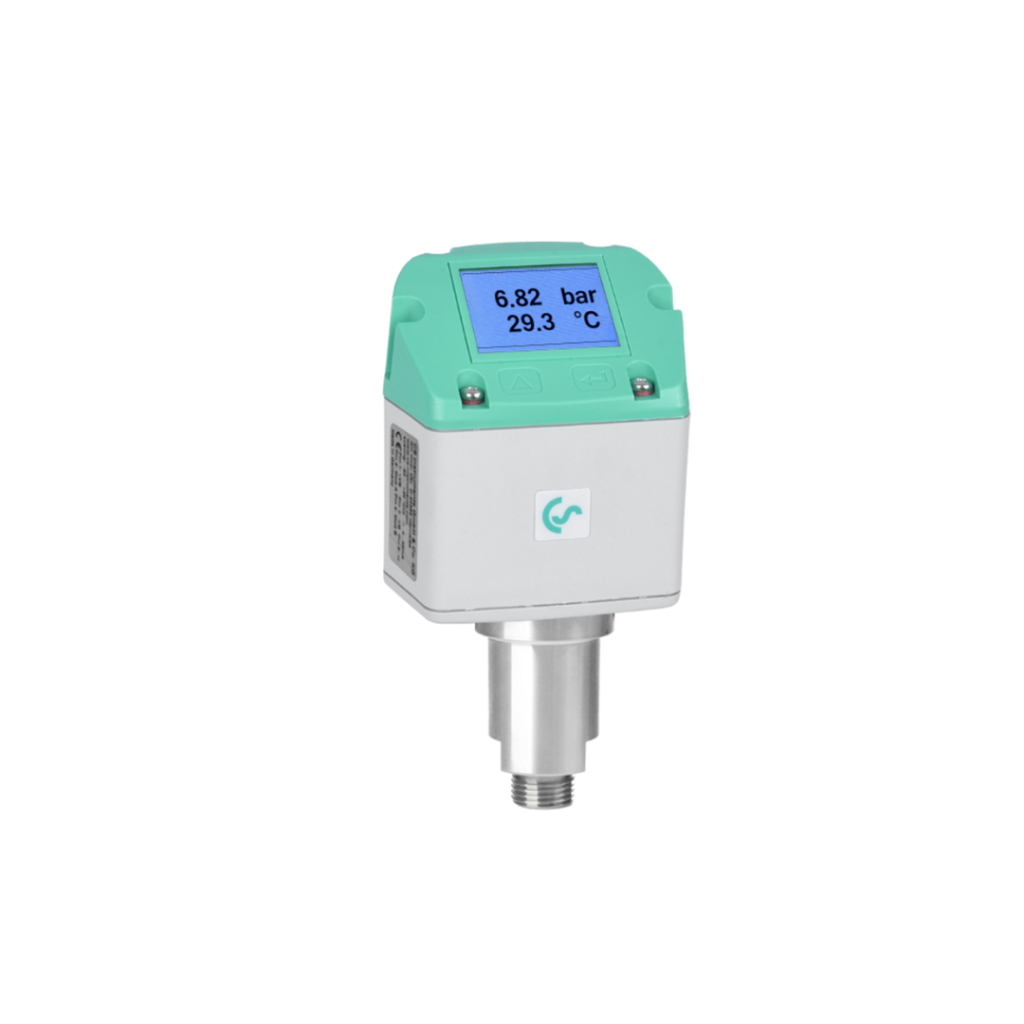

Đặc điểm nổi bật của cảm biến PTS 500
- Tích hợp đo áp suất và nhiệt độ: Đáp ứng linh hoạt các yêu cầu đo lường trong một thiết bị duy nhất.
- Vật liệu bền bỉ: Các bộ phận tiếp xúc được làm từ thép không gỉ, phù hợp với môi trường sử dụng khắc nghiệt.
- Giao diện đa dạng: Modbus-RTU, Ethernet hoặc M-Bus, dễ dàng tích hợp vào các hệ thống điều khiển và quản lý năng lượng.
- Rơ le báo động: Giá trị giới hạn có thể điều chỉnh trực tiếp, giúp người dùng quản lý thông số một cách chính xác và tiện lợi.
- Tùy chọn tín hiệu ngõ ra: Bao gồm 2 ngõ ra tín hiệu analog 4…20 mA và rơ le báo động cho cả áp suất và nhiệt độ.
Xem thông tin chi tiết sản phẩm: Cảm biến PTS 500
