Cấu hình hệ thống Bộ thiết bị đo chất lượng khí nén

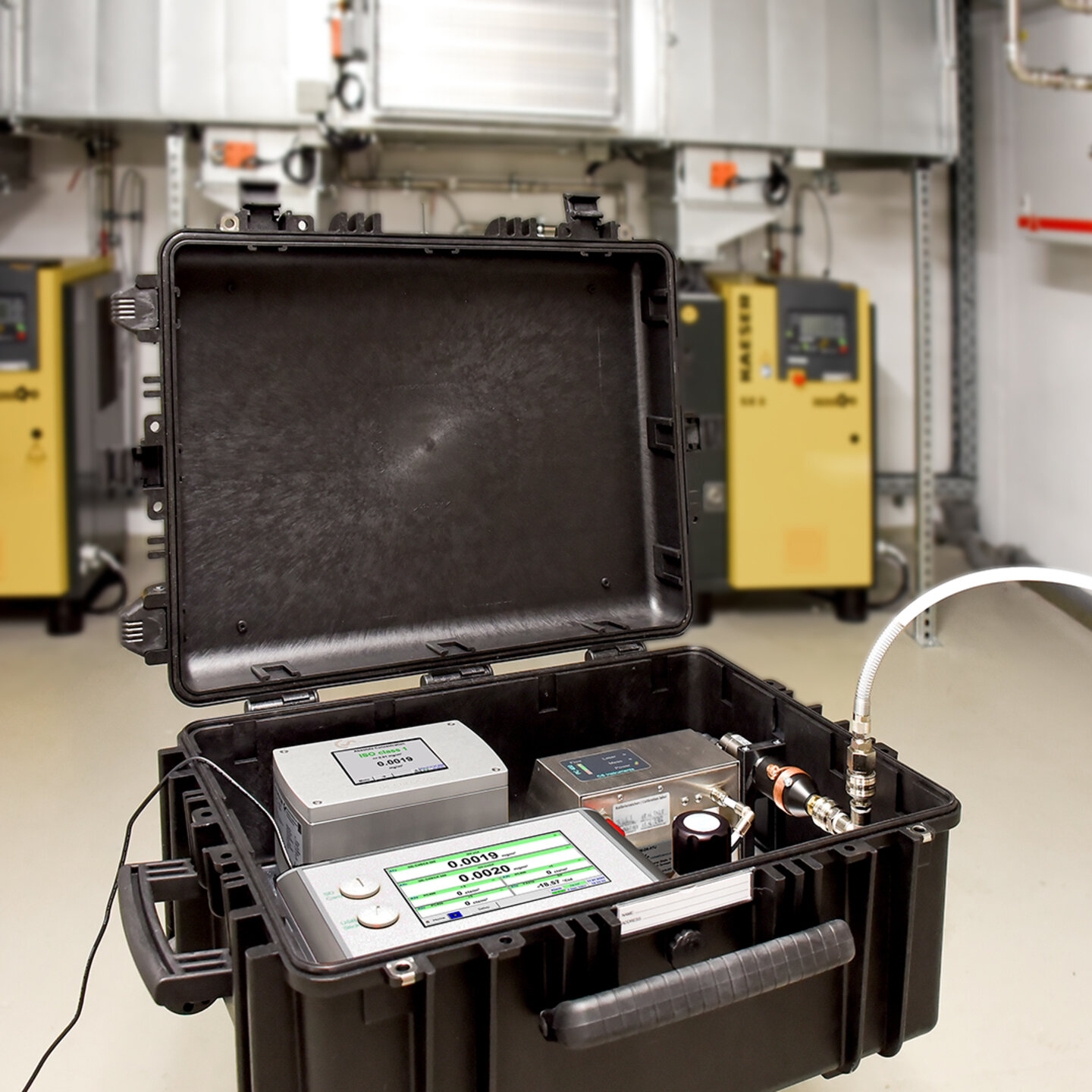

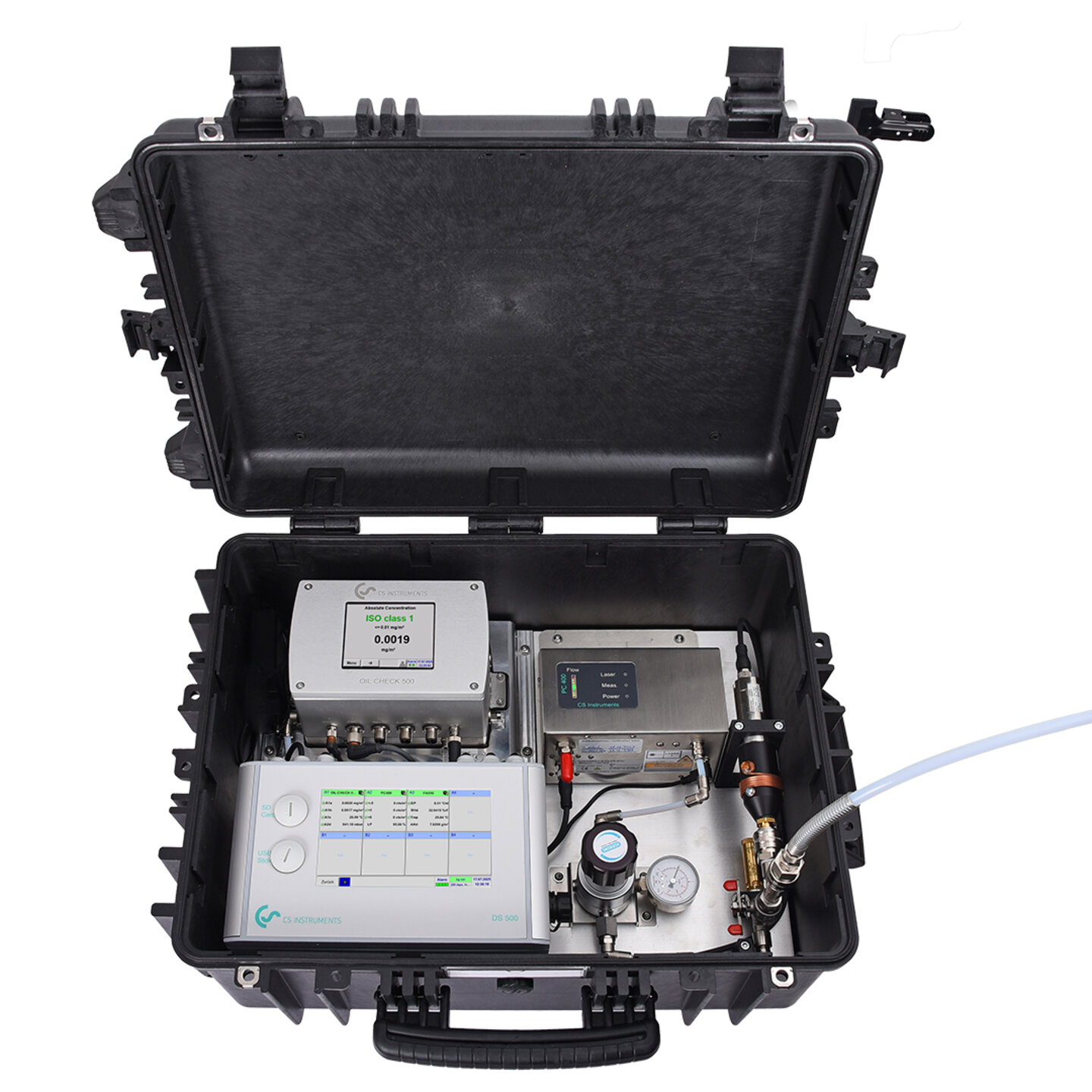

Bộ thiết bị đo chất lượng khí nén của CS Instruments (Đức) được thiết kế như một trạm đo chất lượng khí nén di động, tích hợp đầy đủ 3 thiết bị đo chuyên dụng và bộ hiển thị dữ liệu trung tâm, tất cả được lắp đặt trên xe đẩy di động gọn gàng, dễ di chuyển trong nhà máy.
🔹 OIL CHECK 500 – Đo hàm lượng dầu còn sót lại
Thiết bị sử dụng công nghệ quang học tiên tiến để xác định hàm lượng dầu trong khí nén ở mức cực thấp (từ 0.001 mg/m³), giúp kiểm soát hiệu quả quá trình lọc dầu và vận hành hệ thống khí nén sạch.
Đáp ứng tiêu chuẩn ISO 8573-1 Class 1–4 về hàm lượng dầu, phù hợp cho ngành thực phẩm, y tế, dược phẩm và khí thở.
🔹 PC 400 – Cảm biến đếm hạt bụi (Particle Counter)
Đo và phân loại kích thước – mật độ hạt bụi trong khí nén bằng phương pháp laser scattering.
Giúp đánh giá chính xác hiệu suất của bộ lọc, đảm bảo khí nén đáp ứng các tiêu chuẩn sạch hạt Class 1–5 theo ISO 8573.
🔹 FA 510 – Cảm biến đo điểm sương (Dew Point Sensor)
Đo độ ẩm còn sót lại trong khí nén với dải đo rộng từ –80°C đến +20°C.
Kết quả đo được dùng để xác định hiệu quả của máy sấy khí và bộ lọc tách ẩm, giúp duy trì khí nén khô, ổn định và không gây ăn mòn đường ống.
🔹 DS 400 – Bộ hiển thị và ghi dữ liệu trung tâm
Thu thập dữ liệu từ 3 cảm biến, hiển thị trực quan trên màn hình cảm ứng màu và lưu trữ kết quả để xuất báo cáo.
Cho phép kỹ sư kiểm tra, so sánh và lưu lại dữ liệu đo theo từng vị trí, hỗ trợ mạnh mẽ cho kiểm toán năng lượng và đánh giá ISO 8573.

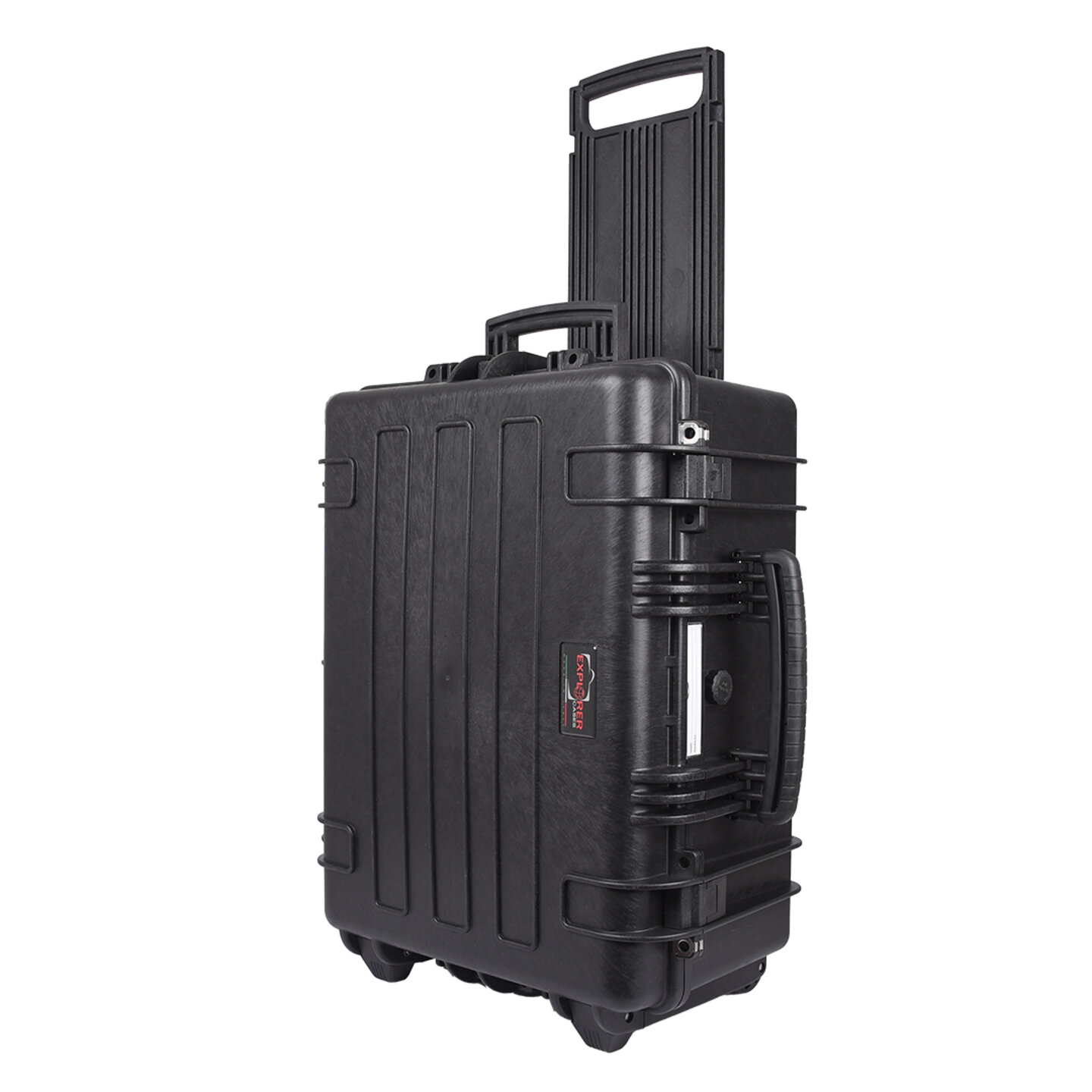

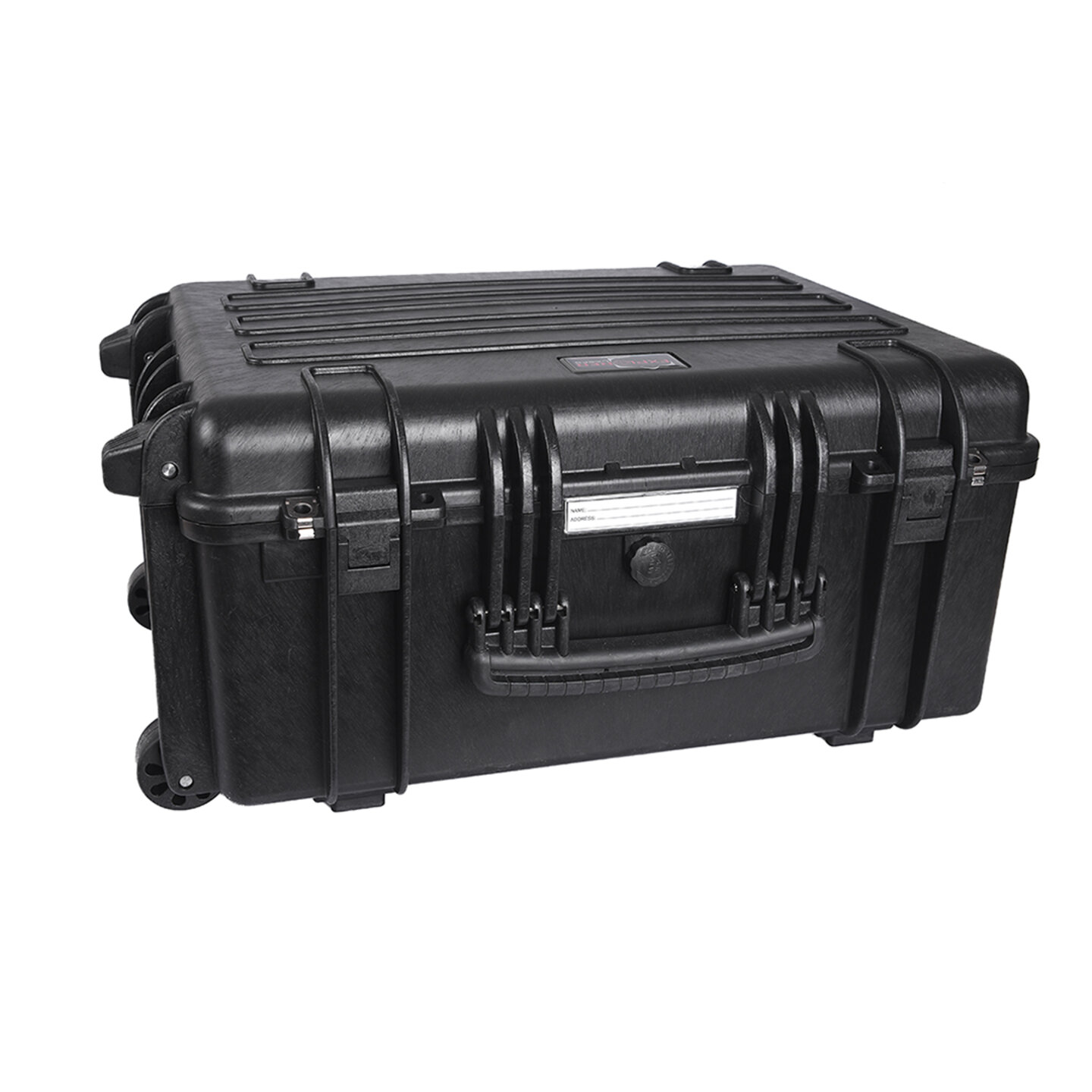

Tất cả các thiết bị được lắp đặt sẵn trên xe đẩy di động (trolley) – có tích hợp nguồn điện, bộ điều áp và cổng kết nối khí – giúp việc đo kiểm trở nên linh hoạt, nhanh chóng và an toàn.
Tính năng nổi bật
-
Đo đồng thời 3 chỉ tiêu quan trọng: hàm lượng dầu, hạt bụi, và độ ẩm/điểm sương.
-
Tích hợp sẵn trên xe đẩy di động, dễ dàng di chuyển trong nhà máy.
-
Hiển thị và lưu dữ liệu tức thời qua bộ DS 400.
-
Tuân thủ tiêu chuẩn ISO 8573-1 về chất lượng khí nén.
-
Thiết kế tối ưu cho kiểm toán khí nén và hiệu chuẩn định kỳ.
Thông số kỹ thuật chi tiết
1. Cảm biến đo hàm lượng dầu – OIL CHECK 500
| Thông số | Giá trị / Tính năng |
|---|---|
| Nguyên lý đo | Quang học (Photoionization) |
| Dải đo | 0.001 – 10.000 mg/m³ |
| Độ chính xác | ±0.1 mg/m³ |
| Áp suất làm việc tối đa | 16 bar |
| Nhiệt độ môi trường | 0 … +50°C |
| Tiêu chuẩn đo | ISO 8573-1 Class 1–4 (Oil content) |
| Ứng dụng | Đo hàm lượng dầu còn sót trong khí nén hoặc khí thở |
2. Cảm biến đếm hạt bụi – PC 400
| Thông số | Giá trị / Tính năng |
|---|---|
| Dải kích thước hạt đo | ≥ 0.1 µm / 0.3 µm / 0.5 µm / 1.0 µm |
| Dải nồng độ | 0 – 10⁶ particles/l |
| Phương pháp đo | Laser Scattering |
| Áp suất làm việc | Tối đa 10 bar |
| Tiêu chuẩn | ISO 8573-1 (Particle class 1–5) |
| Ứng dụng | Đánh giá hiệu quả bộ lọc và độ sạch khí nén trong môi trường sạch |
3. Cảm biến đo điểm sương – FA 510
| Thông số | Giá trị / Tính năng |
|---|---|
| Dải đo điểm sương | -80°C … +20°C |
| Độ chính xác | ±1°C |
| Áp suất làm việc tối đa | 20 bar |
| Ngõ ra tín hiệu | 4…20 mA / Modbus RTU |
| Tiêu chuẩn | ISO 8573-1 (Moisture Class) |
| Ứng dụng | Giám sát hệ thống sấy khí và đánh giá chất lượng khí nén khô |
Ứng dụng điển hình
-
Kiểm tra chất lượng khí nén tại nhà máy sản xuất thực phẩm, dược phẩm, thiết bị y tế.
-
Đánh giá hiệu quả hệ thống lọc khí và máy sấy khí.
-
Kiểm toán khí nén định kỳ hoặc trước bàn giao hệ thống.
-
Hỗ trợ dịch vụ kiểm toán năng lượng và phân tích tiêu chuẩn ISO 8573.
Phân phối chính hãng tại Việt Nam – Việt Nam FIL
Việt Nam FIL là đại diện phân phối chính thức của CS Instruments (Đức) tại Việt Nam, chuyên cung cấp thiết bị đo và giám sát hệ thống khí nén như:
-
Cảm biến lưu lượng, điểm sương, dầu và hạt bụi.
-
Các giải pháp giám sát rò rỉ, đo công suất máy nén khí, và đánh giá hiệu suất hệ thống.
Chúng tôi cam kết mang đến sản phẩm chính hãng, dịch vụ kỹ thuật chuẩn quốc tế, cùng giải pháp toàn diện cho mọi nhu cầu về khí nén công nghiệp.
Để đảm bảo hệ thống khí nén luôn hoạt động hiệu quả, Việt Nam FIL khuyến nghị doanh nghiệp kết hợp với dịch vụ kiểm toán khí nén chuyên sâu từ NB Engineering.
Dịch vụ này giúp phân tích, đo lường và tối ưu hóa toàn bộ hệ thống khí nén, phát hiện rò rỉ, kiểm tra chất lượng khí nén và giảm chi phí vận hành.
