Đồng Hồ Đo Áp Suất Khí Nén Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Trong một hệ thống khí nén, áp suất là một trong những thông số quan trọng cần được theo dõi để đảm bảo thiết bị hoạt động đúng điều kiện thiết kế. Việc kiểm tra áp suất tại máy nén, đường ống hoặc điểm sử dụng giúp người vận hành nhận biết những thay đổi bất thường và có cơ sở để kiểm tra hệ thống.

Đồng hồ đo áp suất khí nén là thiết bị phổ biến được sử dụng cho mục đích này. Tùy vào yêu cầu của từng hệ thống, thiết bị có thể sử dụng cơ cấu đo cơ học hoặc cảm biến điện tử để xác định và hiển thị giá trị áp suất.

Vậy đồng hồ đo áp suất khí nén hoạt động như thế nào? Có những loại nào và khi nào doanh nghiệp nên sử dụng thiết bị đo áp suất điện tử? Hãy cùng Việt Nam FIL tìm hiểu chi tiết trong bài viết dưới đây.

Đồng Hồ Đo Áp Suất Khí Nén Là Gì?

Đồng hồ đo áp suất khí nén là thiết bị dùng để đo và hiển thị áp suất của khí nén trong đường ống, bình chứa hoặc tại các điểm sử dụng.

Thiết bị tiếp nhận áp lực của khí nén và chuyển đổi thành giá trị có thể quan sát trên mặt đồng hồ hoặc màn hình điện tử. Nhờ đó, người vận hành có thể kiểm tra áp suất thực tế của hệ thống tại vị trí đo.

Trong các hệ thống khí nén công nghiệp, đồng hồ đo áp suất thường được sử dụng để:

• Kiểm tra áp suất tại các vị trí khác nhau.
• Theo dõi điều kiện vận hành của hệ thống.
• Phát hiện tình trạng áp suất tăng hoặc giảm bất thường.
• Hỗ trợ kiểm tra và bảo trì thiết bị.
• Đánh giá sự thay đổi áp suất trên đường ống.
• Cung cấp dữ liệu đầu vào cho hoạt động giám sát hệ thống khi sử dụng thiết bị đo điện tử phù hợp.

Đồng hồ đo áp suất khí nén dùng để làm gì?

Một trong những ứng dụng cơ bản nhất của đồng hồ áp suất khí nén là kiểm tra áp suất tại chỗ.

Ví dụ, khi một thiết bị sử dụng khí nén không hoạt động ổn định, kỹ thuật viên có thể kiểm tra áp suất tại điểm sử dụng và so sánh với điều kiện vận hành thông thường. Nếu phát hiện áp suất thấp hơn đáng kể, cần tiếp tục kiểm tra các nguyên nhân có thể xảy ra như sụt áp trên đường ống, bộ lọc bị tắc, van hoặc thiết bị xử lý khí có vấn đề.

Tuy nhiên, cần lưu ý rằng một giá trị áp suất đơn lẻ không thể phản ánh toàn bộ tình trạng của hệ thống khí nén. Khi cần đánh giá chuyên sâu, doanh nghiệp thường phải kết hợp thêm các thông số như lưu lượng, điểm sương, nhiệt độ và mức tiêu thụ năng lượng.

Cấu Tạo Của Đồng Hồ Đo Áp Suất Khí Nén

Cấu tạo của đồng hồ phụ thuộc vào nguyên lý đo và loại thiết bị. Với đồng hồ cơ truyền thống, các bộ phận chính thường bao gồm cơ cấu cảm nhận áp suất, cơ cấu truyền động, kim chỉ thị, mặt số, vỏ bảo vệ và đầu kết nối.

Bộ phận cảm nhận áp suất

Đây là bộ phận tiếp nhận áp lực trực tiếp từ khí nén.

Ở các loại đồng hồ cơ phổ biến, ống Bourdon là một trong những cơ cấu được sử dụng để cảm nhận áp suất. Khi áp suất thay đổi, ống Bourdon biến dạng và tạo ra chuyển động cơ học.

Đối với thiết bị điện tử, áp suất được tiếp nhận bởi cảm biến và chuyển đổi thành tín hiệu điện để xử lý.

Cơ cấu truyền động

Ở đồng hồ cơ, chuyển động tạo ra từ bộ phận cảm nhận áp suất được truyền qua cơ cấu bánh răng hoặc các cơ cấu cơ học khác để làm kim chỉ thị di chuyển.

Mặt số và kim chỉ thị

Đây là bộ phận giúp người vận hành đọc trực tiếp giá trị áp suất.

Mặt số thường được chia theo thang đo cụ thể, chẳng hạn bar hoặc psi. Khi lựa chọn thiết bị, cần đảm bảo thang đo phù hợp với khoảng áp suất thực tế của hệ thống.

Vỏ bảo vệ

Vỏ có nhiệm vụ bảo vệ các bộ phận bên trong khỏi tác động của môi trường bên ngoài.

Đối với ứng dụng công nghiệp, điều kiện môi trường như bụi, nước, rung động hoặc nhiệt độ có thể ảnh hưởng đến độ bền và khả năng hoạt động của thiết bị. Vì vậy, cần lựa chọn thiết bị phù hợp với môi trường lắp đặt.

Đầu kết nối

Đầu kết nối giúp đưa áp suất từ đường ống hoặc thiết bị vào bộ phận đo.

Khi lắp đặt, cần kiểm tra sự tương thích giữa kiểu kết nối của đồng hồ và hệ thống hiện có.

Nguyên Lý Hoạt Động Của Đồng Hồ Đo Áp Suất Khí Nén

Nguyên lý hoạt động phụ thuộc vào loại đồng hồ. Có thể chia thành hai nhóm phổ biến là đồng hồ cơ và đồng hồ điện tử.

Nguyên lý hoạt động của đồng hồ áp suất cơ

Với đồng hồ sử dụng ống Bourdon, quá trình đo có thể được hiểu đơn giản như sau:

Khí nén → tạo áp lực → ống Bourdon biến dạng → cơ cấu truyền động → kim di chuyển → hiển thị áp suất.

Khi khí nén đi vào đồng hồ, áp lực tác động lên ống Bourdon khiến ống có xu hướng thay đổi hình dạng. Sự biến dạng này được truyền qua cơ cấu cơ học để làm kim di chuyển trên mặt số.

Nhờ đó, người dùng có thể đọc trực tiếp giá trị áp suất tại thời điểm kiểm tra.

Nguyên lý hoạt động của đồng hồ áp suất điện tử

Với thiết bị điện tử, quá trình đo có thể được mô tả:

Áp suất → cảm biến → tín hiệu điện → bộ xử lý → hiển thị/truyền dữ liệu.

Cách đo này cho phép thiết bị không chỉ hiển thị giá trị mà còn có thể cung cấp tín hiệu cho các hệ thống điều khiển hoặc giám sát, tùy theo thiết kế của từng model.

Đây là điểm khác biệt quan trọng giữa một đồng hồ áp suất hiển thị tại chỗ và một cảm biến áp suất có khả năng tích hợp vào hệ thống quản lý dữ liệu.

Các Loại Đồng Hồ Đo Áp Suất Khí Nén Phổ Biến

Đồng hồ đo áp suất khí nén cơ

Đây là loại có cấu tạo tương đối đơn giản và hiển thị áp suất thông qua kim trên mặt số.

Một số ưu điểm thường thấy:

• Có thể đọc trực tiếp tại vị trí lắp đặt.
• Không phụ thuộc vào màn hình điện tử.
• Phù hợp với nhu cầu kiểm tra áp suất tại chỗ.
• Cấu tạo cơ học tương đối đơn giản.

Loại đồng hồ này phù hợp khi nhu cầu chủ yếu là quan sát áp suất tại một vị trí.

Đồng hồ đo áp suất khí nén điện tử

Đồng hồ hoặc cảm biến áp suất điện tử sử dụng cảm biến để đo áp suất và chuyển đổi thành tín hiệu điện.

Tùy model, thiết bị có thể hỗ trợ:

• Hiển thị số.
• Truyền tín hiệu.
• Kết nối với hệ thống điều khiển.
• Cài đặt ngưỡng cảnh báo.
• Thu thập dữ liệu phục vụ giám sát.

Đây là lựa chọn phù hợp hơn khi doanh nghiệp cần theo dõi áp suất theo hướng số hóa và tích hợp hệ thống.

Đồng hồ áp suất tích hợp trong thiết bị khí nén

Trong thực tế, đồng hồ đo áp suất cũng có thể được tích hợp trực tiếp trên các thiết bị xử lý khí như bộ lọc, bộ điều áp hoặc cụm FRL.

Cách bố trí này giúp người vận hành quan sát áp suất ngay tại thiết bị mà không cần lắp thêm một đồng hồ độc lập ở vị trí khác.

Ứng Dụng Của Đồng Hồ Đo Áp Suất Khí Nén

Đồng hồ đo áp suất có thể được sử dụng tại nhiều vị trí trong hệ thống khí nén.

Đo áp suất tại máy nén khí

Đo áp suất giúp theo dõi điều kiện vận hành ở khu vực đầu nguồn của hệ thống.

Tuy nhiên, giá trị áp suất tại máy nén không nhất thiết phản ánh chính xác áp suất tại các điểm sử dụng ở cuối đường ống. Vì vậy, trong các hệ thống lớn, việc đo tại nhiều vị trí có thể cung cấp thông tin đầy đủ hơn về sự phân bố áp suất.

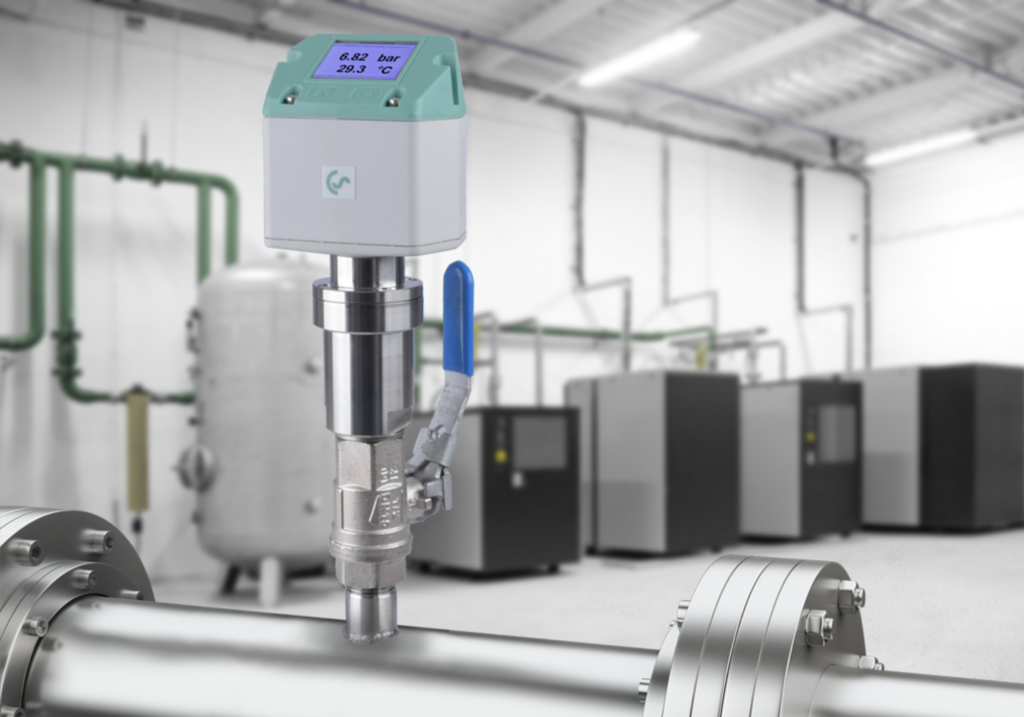

Đo áp suất trên đường ống khí nén

Việc bố trí thiết bị đo tại các vị trí khác nhau trên đường ống giúp kỹ thuật viên theo dõi sự thay đổi áp suất trong quá trình phân phối khí.

Nếu xuất hiện sự chênh lệch đáng kể giữa các vị trí, doanh nghiệp có thể tiếp tục kiểm tra hệ thống để xác định nguyên nhân.

Đo áp suất tại điểm sử dụng

Tại các máy móc hoặc dây chuyền sử dụng khí nén, áp suất tại điểm sử dụng là thông số quan trọng để đánh giá điều kiện cấp khí cho thiết bị.

Các ứng dụng có thể bao gồm:

• Dây chuyền sản xuất.
• Thiết bị tự động hóa.
• Máy móc cơ khí.
• Hệ thống đóng gói.
• Thiết bị sử dụng khí nén trong sản xuất công nghiệp.

Ứng dụng trong các nhà máy sản xuất

Hệ thống khí nén xuất hiện trong nhiều ngành như:

• Thực phẩm và đồ uống.
• Dược phẩm.
• Điện tử.
• Cơ khí.
• Bao bì.
• Sản xuất công nghiệp.

Yêu cầu về thiết bị đo sẽ khác nhau tùy vào môi trường, loại khí, mức áp suất và yêu cầu kiểm soát của từng ứng dụng.

Vì Sao Cần Theo Dõi Áp Suất Trong Hệ Thống Khí Nén?

Theo dõi áp suất không chỉ giúp người vận hành biết hệ thống đang ở mức áp suất nào mà còn cung cấp dữ liệu để kiểm tra các vấn đề liên quan đến vận hành.

Kiểm soát điều kiện vận hành

Thiết bị sử dụng khí nén thường yêu cầu điều kiện cấp khí phù hợp. Việc theo dõi áp suất giúp kỹ thuật viên kiểm tra xem áp suất tại vị trí sử dụng có ổn định hay không.

Hỗ trợ phát hiện bất thường

Sự thay đổi áp suất có thể là dấu hiệu cho thấy cần kiểm tra hệ thống.

Một số hiện tượng cần lưu ý gồm:

• Áp suất giảm bất thường.
• Áp suất dao động.
• Chênh lệch áp suất giữa các vị trí.
• Áp suất không đạt mức cần thiết tại điểm sử dụng.

Tuy nhiên, áp suất bất thường không đồng nghĩa với một nguyên nhân duy nhất. Cần kết hợp kiểm tra các thành phần khác của hệ thống để xác định nguyên nhân.

Hỗ trợ bảo trì

Dữ liệu áp suất có thể giúp kỹ thuật viên theo dõi xu hướng vận hành và xác định những vị trí cần kiểm tra.

Khi kết hợp với các thông số khác, việc đo lường còn hỗ trợ đánh giá tình trạng tổng thể của hệ thống khí nén.

Hỗ trợ tối ưu hóa hệ thống

Áp suất là một trong nhiều thông số cần được xem xét khi tối ưu hệ thống khí nén.

Doanh nghiệp không nên chỉ dựa vào áp suất để đánh giá hiệu suất toàn bộ hệ thống. Các thông số như lưu lượng, điểm sương, nhiệt độ, công suất điện và rò rỉ khí cũng có thể đóng vai trò quan trọng.

Tham khảo dịch vụ kiểm toán khí nén tại NB Engineering!

Cách Lựa Chọn Đồng Hồ Đo Áp Suất Khí Nén

Không phải mọi đồng hồ áp suất đều phù hợp với mọi hệ thống. Một số tiêu chí quan trọng cần xem xét gồm:

Xác định khoảng đo

Trước khi lựa chọn, cần xác định áp suất làm việc thông thường và mức áp suất tối đa của hệ thống.

Thang đo của thiết bị cần phù hợp với điều kiện thực tế thay vì lựa chọn một thiết bị có khoảng đo quá lớn hoặc quá sát với mức áp suất vận hành.

Xác định môi trường sử dụng

Cần xem xét:

• Loại khí.
• Nhiệt độ.
• Độ ẩm.
• Bụi.
• Rung động.
• Điều kiện lắp đặt.

Nếu thiết bị được sử dụng trong môi trường công nghiệp khắc nghiệt, vật liệu và cấp bảo vệ cũng là những yếu tố cần quan tâm.

Lựa chọn kiểu hiển thị

Tùy nhu cầu, doanh nghiệp có thể lựa chọn:

• Hiển thị analog bằng kim.
• Hiển thị kỹ thuật số.

Nếu chỉ cần kiểm tra trực tiếp tại một vị trí, đồng hồ cơ có thể đáp ứng. Nếu cần thu thập dữ liệu hoặc tích hợp với hệ thống quản lý, nên xem xét các thiết bị đo điện tử có giao diện phù hợp.

Kiểm tra độ chính xác

Độ chính xác là yếu tố quan trọng khi lựa chọn thiết bị đo áp suất, đặc biệt với các ứng dụng yêu cầu theo dõi và kiểm soát chặt chẽ.

Kiểm tra khả năng tích hợp

Đối với các nhà máy đang triển khai hệ thống giám sát, cần xem xét thiết bị có hỗ trợ các giao diện hoặc tín hiệu cần thiết hay không.

Ví dụ, PTS 500 của CS Instruments là cảm biến có khả năng đo đồng thời áp suất và nhiệt độ, đồng thời hỗ trợ các giao diện như Modbus-RTU, Ethernet hoặc M-Bus để tích hợp với hệ thống điều khiển và quản lý năng lượng.

Đồng Hồ Đo Áp Suất Khí Nén Và Cảm Biến Áp Suất Điện Tử Khác Nhau Thế Nào?

Hai nhóm thiết bị đều có thể được sử dụng để đo áp suất nhưng phục vụ những nhu cầu khác nhau.

Không có loại thiết bị nào phù hợp tuyệt đối cho mọi ứng dụng. Lựa chọn cần dựa trên mục đích đo, yêu cầu độ chính xác, môi trường và nhu cầu quản lý dữ liệu.

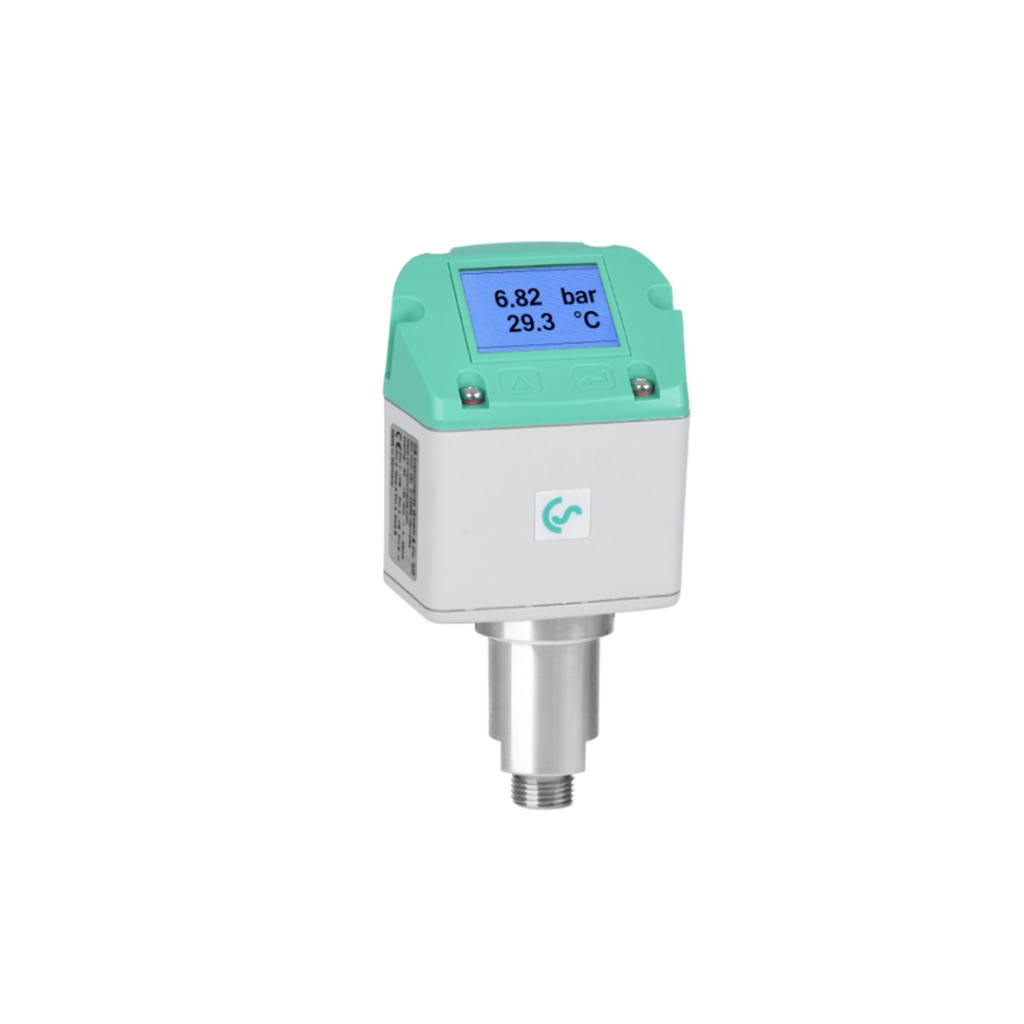

PTS 500 – Giải Pháp Đo Áp Suất Và Nhiệt Độ Cho Hệ Thống Khí Nén

Khi nhu cầu không chỉ dừng ở việc đọc áp suất tại chỗ mà cần đo lường và tích hợp dữ liệu vào hệ thống, cảm biến điện tử là một hướng tiếp cận phù hợp.

PTS 500 của CS Instruments là cảm biến tích hợp khả năng đo áp suất và nhiệt độ trong cùng một thiết bị. Các bộ phận tiếp xúc được làm bằng thép không gỉ; thiết bị hỗ trợ các giao diện Modbus-RTU, Ethernet hoặc M-Bus để tích hợp với hệ thống điều khiển, công nghệ điều khiển quy trình và hệ thống quản lý năng lượng.

Thiết bị có độ chính xác đo áp suất ±0,5% toàn thang đo và dải đo nhiệt độ từ -20 đến 125°C, với độ chính xác ±1,0°C trong khoảng -10 đến +50°C. PTS 500 cũng có cấp bảo vệ IP65 và nguồn cấp 18–36 VDC hoặc Power over Ethernet (PoE), tùy cấu hình.

Ngoài ra, PTS 500 có thể hỗ trợ rơ-le cảnh báo với giá trị giới hạn điều chỉnh được và tùy chọn hai ngõ ra analog 4–20 mA cho áp suất và nhiệt độ.

Xem chi tiết sản phẩm: Cảm biến áp suất PTS 500 – Đo áp suất và nhiệt độ

Đồng Hồ Đo Áp Suất Có Đủ Để Đánh Giá Hệ Thống Khí Nén?

Đồng hồ đo áp suất là một thiết bị quan trọng nhưng không đủ để đánh giá toàn diện hiệu suất của hệ thống khí nén.

Để có bức tranh đầy đủ hơn, doanh nghiệp có thể cần theo dõi đồng thời:

• Áp suất: kiểm tra điều kiện cấp khí.
• Lưu lượng: xác định lượng khí tiêu thụ.
• Điểm sương: đánh giá độ khô của khí nén.
• Nhiệt độ: theo dõi điều kiện vận hành.
• Công suất điện: đánh giá năng lượng tiêu thụ của máy nén.
• Rò rỉ: xác định lượng khí bị thất thoát.

Khi các thông số này được đo tại những vị trí phù hợp, doanh nghiệp có thể có cơ sở tốt hơn để xác định vấn đề và đưa ra phương án tối ưu hệ thống.

Đây cũng là lý do các giải pháp đo lường và giám sát khí nén ngày càng được sử dụng thay cho việc chỉ kiểm tra áp suất thủ công tại từng thời điểm.

Những Lưu Ý Khi Sử Dụng Đồng Hồ Đo Áp Suất Khí Nén

Để đảm bảo thiết bị hoạt động ổn định và cung cấp giá trị đo đáng tin cậy, cần lưu ý:

Không sử dụng vượt quá giới hạn đo

Cần đảm bảo áp suất thực tế nằm trong phạm vi làm việc cho phép của thiết bị.

Kiểm tra thiết bị định kỳ

Nên kiểm tra tình trạng hoạt động và độ chính xác của thiết bị theo yêu cầu sử dụng.

Hạn chế tác động của rung động và va đập

Rung động mạnh hoặc va đập cơ học có thể ảnh hưởng đến thiết bị đo, đặc biệt với các loại đồng hồ cơ.

Đảm bảo kết nối kín

Kết nối không phù hợp hoặc rò rỉ tại vị trí lắp đặt có thể ảnh hưởng đến kết quả đo và độ ổn định của hệ thống.

Lựa chọn thiết bị phù hợp với môi trường

Cần xem xét nhiệt độ, độ ẩm, bụi, nước và các yếu tố khác tại vị trí lắp đặt trước khi lựa chọn thiết bị.

Câu Hỏi Thường Gặp Về Đồng Hồ Đo Áp Suất Khí Nén

Đồng hồ đo áp suất khí nén dùng để làm gì?

Thiết bị dùng để đo và hiển thị áp suất của khí nén tại đường ống, bình chứa hoặc điểm sử dụng, giúp người vận hành kiểm tra điều kiện áp suất của hệ thống.

Đồng hồ áp suất khí nén đo bằng đơn vị nào?

Các đơn vị phổ biến gồm bar, psi, kPa và MPa. Khi lựa chọn thiết bị cần đảm bảo đơn vị và thang đo phù hợp với hệ thống.

Đồng hồ áp suất cơ và điện tử khác nhau như thế nào?

Đồng hồ cơ sử dụng cơ cấu cơ học và thường hiển thị bằng kim, trong khi thiết bị điện tử sử dụng cảm biến để chuyển đổi áp suất thành tín hiệu điện. Một số thiết bị điện tử còn hỗ trợ truyền dữ liệu và tích hợp với hệ thống điều khiển.

Có thể dùng đồng hồ áp suất để phát hiện rò rỉ khí nén không?

Đồng hồ áp suất có thể cung cấp thông tin về sự thay đổi áp suất nhưng không trực tiếp xác định vị trí rò rỉ. Để phát hiện và xác định vị trí rò rỉ, cần sử dụng phương pháp hoặc thiết bị chuyên dụng phù hợp.

Áp suất khí nén bao nhiêu là phù hợp?

Không có một mức áp suất chung cho tất cả hệ thống. Mức áp suất phù hợp phụ thuộc vào máy nén, đường ống, thiết bị xử lý khí và yêu cầu của các thiết bị sử dụng khí.

Khi nào nên sử dụng cảm biến áp suất thay cho đồng hồ cơ?

Nếu doanh nghiệp chỉ cần quan sát áp suất tại một vị trí, đồng hồ cơ có thể đáp ứng nhu cầu. Khi cần thu thập dữ liệu, truyền tín hiệu, cảnh báo hoặc tích hợp với hệ thống điều khiển và quản lý năng lượng, nên xem xét cảm biến áp suất điện tử phù hợp.

Kết Luận

Đồng hồ đo áp suất khí nén là một thiết bị cơ bản nhưng quan trọng trong việc kiểm tra và theo dõi hệ thống khí nén. Thông qua việc đo áp suất tại máy nén, đường ống hoặc điểm sử dụng, kỹ thuật viên có thể nắm được điều kiện vận hành và phát hiện những dấu hiệu bất thường cần kiểm tra.

Tuy nhiên, khi doanh nghiệp muốn đánh giá và tối ưu toàn bộ hệ thống khí nén, việc chỉ theo dõi áp suất là chưa đủ. Kết hợp thêm các thông số như lưu lượng, điểm sương, nhiệt độ, năng lượng và rò rỉ sẽ giúp quá trình đánh giá có cơ sở toàn diện hơn.

Với nhu cầu đo áp suất theo hướng số hóa, cảm biến PTS 500 của CS Instruments là một lựa chọn đáng xem xét nhờ khả năng đo đồng thời áp suất và nhiệt độ, cùng các tùy chọn giao tiếp để tích hợp vào hệ thống điều khiển và quản lý năng lượng.
