Đồng hồ đo lưu lượng tiếng anh gọi là flow meter, còn được gọi là cảm biến lưu lượng. Là thiết bị dùng để đo lưu lượng của các lưu chất như : chất khí, chất lỏng hoặc hơi nước chảy qua đường ống. Được biểu thị bằng lượng lưu chất trên một đơn vị thời gian.
Trước hết, bài viết xin giải thích ngắn gọn về đồng hồ đo lưu lượng. Thiết bị này đo các dòng chảy bằng phương pháp cơ khí hoặc điện tử. Theo một định nghĩa khác, đồng hồ đo lưu lượng là loại thiết bị dùng để đo thể tích hoặc khối lượng của chất khí hoặc chất lỏng.
Ứng dụng Flow meter
Tùy theo từng ngành, các thiết bị đo lưu lượng có thể được gọi bằng những tên khác nhau như flow gauge. Bộ chỉ thị lưu lượng , đồng hồ đo chất lỏng hoặc cảm biến tốc độ dòng chảy. Tất cả các thuật ngữ này đều thuộc nhóm chung là đồng hồ đo lưu lượng
Ví dụ, đồng hồ đo lưu lượng có thể được dùng để đo lưu lượng trong kênh hở. Đồng thời cũng được dùng để đo lưu lượng chất lỏng và chất khí trong đường ống. Để trả lời câu hỏi “Đồng hồ đo lưu lượng dùng để làm gì?”.
Có thể nói thiết bị này được dùng để tối đa hóa độ chính xác, độ đúng và độ phân giải của phép đo lưu lượng chất lỏng. Một trong những lợi ích chính của đồng hồ đo lưu lượng là đảm bảo độ phân giải tối đa trong việc đo chất lỏng.
Đồng hồ đo lưu lượng có nhiều thiết kế khác nhau. Một số loại được lắp trực tiếp bên trong đường ống để đo trực tiếp (in-line). Trong khi các loại khác thực hiện phép đo từ bên ngoài, tùy thuộc vào thiết kế và chức năng của thiết bị.
Các đồng hồ đo lưu lượng của chất rắn, chất lỏng hoặc chất khí. Thường được sử dụng trong các thiết bị như động cơ, máy nén, máy bơm hoặc bộ trao đổi nhiệt. Chúng được dùng vừa để kiểm tra độ chính xác trong sản xuất, vừa để đánh giá hiệu suất sản phẩm.
Các đơn vị đo lưu lượng – Flow meter là gì?
Như đã đề cập, đồng hồ đo lưu lượng là thiết bị dùng để đo lượng lưu chất (khí, lỏng hoặc hơi) đi qua một hệ thống, biểu thị bằng lượng trên một đơn vị thời gian. Đồng hồ đo lưu lượng có các đơn vị đo cụ thể như sau:
- Lít trên giây (L/s)
- Lít trên phút (L/min)
- Lít trên giờ (L/h)
- Mét khối trên phút (m³/min)
- Mét khối trên giờ (m³/h)
- Kilôgam trên giờ (kg/h)
- Kilôgam trên phút (kg/min)
Các loại đồng hồ đo lưu lượng
Đồng hồ đo lưu lượng cho phép đo lưu lượng tức thời và lưu lượng tổng. Đồng thời đánh giá dữ liệu đo, là thành phần thiết yếu của các hệ thống tự động hóa. Không có một câu trả lời duy nhất cho việc đồng hồ đo lưu lượng hoạt động như thế nào. Vì có nhiều loại được thiết kế cho các ứng dụng và nhu cầu khác nhau.
Bước đầu tiên là xác định yêu cầu cụ thể của bạn. Khi chọn đúng loại đồng hồ đo lưu lượng, bạn có thể đảm bảo hiệu quả vận hành tối đa. Do đó, cần xem xét kỹ các loại khác nhau trước khi mua và chọn loại phù hợp nhất với nhu cầu. Giá của đồng hồ đo lưu lượng thay đổi tùy theo tính năng của thiết bị.
Dưới đây là một số loại đồng hồ đo lưu lượng phổ biến:
Đồng hồ đo lưu lượng điện từ (Electromagnetic Flow Meter)
Đồng hồ đo lưu lượng điện từ là một trong những loại có công nghệ tiên tiến nhất. Chúng được dùng để đo lưu lượng của chất lỏng dẫn điện và hoạt động dựa trên định luật cảm ứng điện từ Faraday.
Đồng hồ đo lưu lượng siêu âm (Ultrasonic Flow Meter)
Đồng hồ đo lưu lượng siêu âm đo vận tốc, lưu lượng và chiều của lưu chất trong đường ống mà không gây hư hại cho đường ống hay lưu chất. Thiết bị sử dụng sóng âm để xác định vận tốc và lượng chất lỏng đang chảy. Các sóng siêu âm được phát và thu nhận, cho phép đo chính xác.
Đồng hồ đo lưu lượng kiểu tuabin (Turbine Flow Meter)
Đồng hồ đo lưu lượng kiểu tuabin được sử dụng rộng rãi trong các cơ sở xử lý nước và sản xuất nước khoáng thiên nhiên. Chúng cũng được dùng trong bể bơi và máy chiết rót chất lỏng để đo các chất lỏng có áp suất và nhiệt độ cao. Loại này dễ lắp đặt và cần bảo trì ở mức tối thiểu.
Đo lưu lượng kiểu thể tích (Positive Displacement Flow Meter)
o lưu lượng kiểu thể tích (hay kiểu dịch chuyển dương) phù hợp để đo lưu lượng các lưu chất có độ nhớt cao, khó chảy, chẳng hạn như keo dán, siro, dầu thủy lực, mỡ bôi trơn, sơn hoặc các chất phụ gia.
Đồng hồ đo lưu lượng kiểu phao (Float Flow Meter)
Đồng hồ đo lưu lượng kiểu phao thường được dùng để đo lưu lượng nước. Ngoài nước, cũng có các loại được thiết kế để đo lưu lượng không khí.
Đồng hồ đo lưu lượng có van điều khiển (Flow Control Valve Flow Meter)
Đồng hồ đo lưu lượng có van điều khiển hoạt động theo nguyên lý cơ khí và được dùng để điều chỉnh lưu lượng chất khí. Đây là một trong những loại được ưa chuộng cho các ứng dụng đo lường và điều khiển lưu lượng khí.

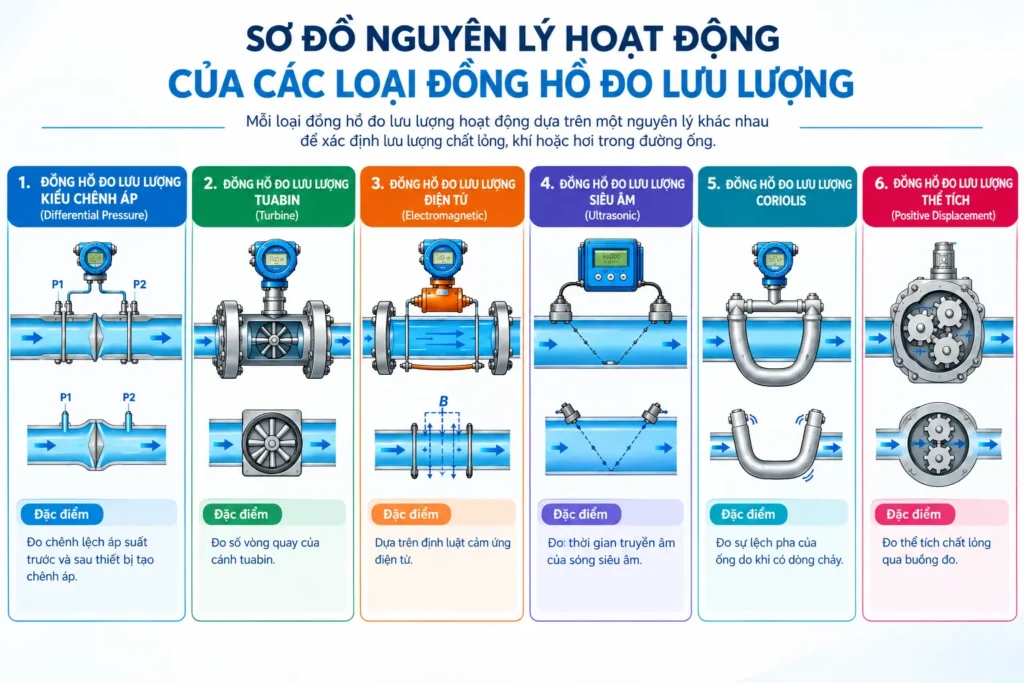

Nguyên lý hoạt động của các loại đồng hồ đo lưu lượng
Mỗi loại đo dựa trên một nguyên lý vật lý khác nhau.
1Chênh áp
Dòng chảy qua chỗ hẹp làm giảm áp suất. Đo độ chênh áp để tính lưu lượng.
2Tuabin
Dòng chảy làm quay cánh tuabin. Tốc độ quay tỉ lệ với lưu lượng.
3Điện từ
Chất lỏng dẫn điện chảy trong từ trường sinh ra điện áp tỉ lệ với tốc độ dòng.
4Siêu âm
So sánh thời gian sóng âm truyền xuôi và ngược dòng để tính vận tốc.
5Coriolis
Ống rung bị lệch pha theo khối lượng chất lỏng chảy qua. Đo trực tiếp khối lượng.
6Thể tích
Chất lỏng làm quay bánh răng trong buồng đo. Đếm số vòng quay để tính thể tích.
