Cách bình tích khí nén giúp nâng cao hiệu suất và tiết kiệm năng lượng

Bình tích khí nén là một bộ phận quan trọng trong hệ thống khí nén công nghiệp, có chức năng lưu trữ khí nén, ổn định áp suất và hỗ trợ tối ưu hiệu suất vận hành. Tuy nhiên, vai trò của thiết bị này thường chưa được quan tâm đúng mức khi thiết kế hoặc nâng cấp hệ thống khí nén tại nhà máy.

Việc lựa chọn bình tích khí có dung tích phù hợp không chỉ giúp đáp ứng nhu cầu sử dụng khí nén tăng đột biến mà còn góp phần giảm tần suất đóng/ngắt máy nén khí, hạn chế thất thoát khí và nâng cao hiệu quả hoạt động của máy sấy khí.

Vậy bình tích khí nén có tác dụng gì? Làm thế nào để thiết bị này giúp doanh nghiệp tiết kiệm năng lượng và cải thiện hiệu suất hệ thống khí nén? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

1. Bình tích khí nén là gì?

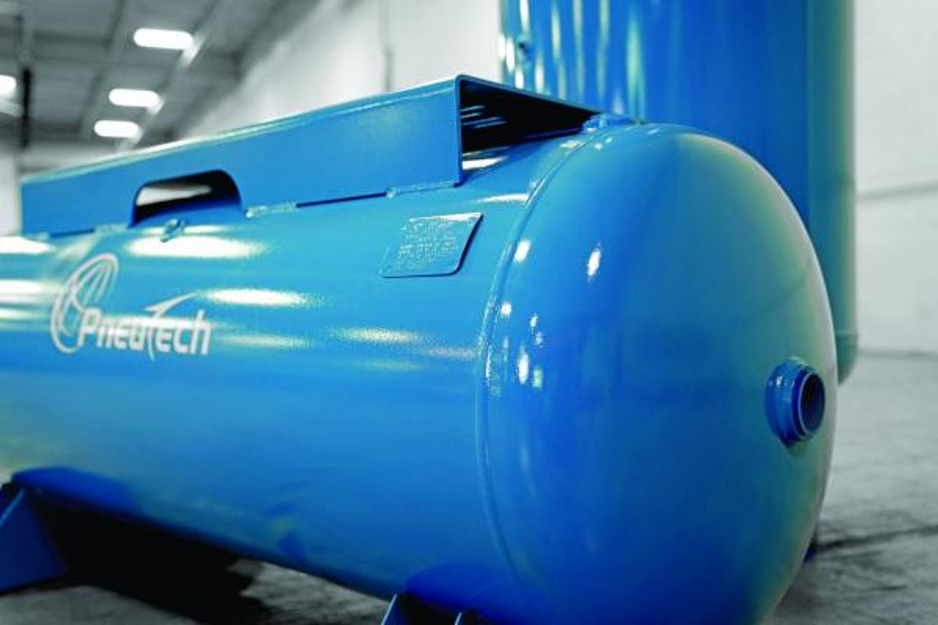

Còn được gọi là bình chứa khí nén hoặc bình chứa khí máy nén khí. Là thiết bị chịu áp lực được sử dụng để tiếp nhận và lưu trữ khí nén ở một mức áp suất nhất định. Và có nhiều kích thước và cấu hình khác nhau, phổ biến nhất là dạng đứng và dạng nằm ngang.

Trong hệ thống khí nén công nghiệp, bình tích khí đóng vai trò như một bộ phận lưu trữ năng lượng tạm thời, giúp cân bằng giữa lượng khí nén được tạo ra và nhu cầu tiêu thụ thực tế.

Ba chức năng chính của bình tích khí nén

• Lưu trữ khí nén: Cung cấp lượng khí dự trữ để đáp ứng nhu cầu tiêu thụ tăng cao trong thời gian ngắn.
• Ổn định áp suất hệ thống: Giúp giảm dao động áp suất và hỗ trợ hệ thống điều khiển máy nén khí hoạt động ổn định.
• Hỗ trợ nâng cao hiệu suất máy sấy khí: Khi được lắp đặt trước máy sấy khí, bình tích khí có thể đóng vai trò như một bộ trao đổi nhiệt thứ cấp, giúp giảm nhiệt độ khí nén và hỗ trợ tách nước ngưng.

Nhờ những chức năng này, bình tích khí góp phần nâng cao hiệu quả vận hành và độ tin cậy của toàn bộ hệ thống khí nén.

2. Tại sao hệ thống khí nén cần sử dụng bình tích khí?

Trong quá trình sản xuất, nhu cầu sử dụng khí nén không phải lúc nào cũng ổn định. Một số thiết bị có thể tiêu thụ lượng khí lớn trong thời gian ngắn, khiến áp suất hệ thống giảm đột ngột.

Bình tích khí nén giúp giải quyết vấn đề này bằng cách lưu trữ khí nén và cung cấp lượng khí dự trữ khi nhu cầu tăng cao.

Có thể hình dung bình tích khí giống như một bộ pin dự trữ của hệ thống khí nén. Tuy nhiên, thay vì lưu trữ năng lượng hóa học, thiết bị lưu trữ khí nén dưới áp suất.

Các ứng dụng có nhu cầu khí nén tăng đột biến bao gồm:

• Phun cát trong thời gian ngắn.
• Tạo xung khí nén để giũ bụi trong hệ thống lọc bụi công nghiệp.
• Sử dụng súng thổi khí để làm sạch thiết bị theo quy trình an toàn.
• Các thiết bị sản xuất sử dụng khí nén theo chu kỳ.

Đối với những nhu cầu tăng cao trong thời gian ngắn, chẳng hạn tối đa khoảng 30 giây theo ví dụ trong tài liệu, bình tích khí có thể cung cấp lượng khí dự trữ cần thiết.

Điều này giúp giảm yêu cầu máy nén khí phải đáp ứng ngay lập tức toàn bộ lưu lượng tiêu thụ cực đại.

3. Bình tích khí nén giúp nâng cao hiệu suất hệ thống như thế nào?

3.1. Giảm tần suất đóng/ngắt máy nén khí

Khi nhu cầu sử dụng khí nén thay đổi liên tục, máy nén khí có thể phải chuyển đổi trạng thái hoạt động nhiều lần để duy trì áp suất.

Đối với một số hệ thống, quá trình này bao gồm việc bật/tắt động cơ hoặc chuyển đổi giữa chế độ tải và không tải (Load/Unload).

Nếu các chu kỳ diễn ra quá thường xuyên, những bộ phận như công tắc tơ, hệ thống điều khiển và động cơ có thể bị hao mòn nhanh hơn.

Bình tích khí giúp giảm dao động áp suất và kéo dài thời gian giữa các lần chuyển đổi trạng thái, trong giới hạn vận hành được thiết kế.

Lợi ích mang lại:

• Hạn chế đóng/ngắt máy nén khí quá thường xuyên.
• Giảm hao mòn các bộ phận cơ khí và điện.
• Hỗ trợ kéo dài tuổi thọ thiết bị.
• Cải thiện độ ổn định của hệ thống khí nén.

3.2. Giảm thất thoát khí nén trong quá trình vận hành

Đối với máy nén khí trục vít vận hành theo chế độ tải/không tải, quá trình chuyển sang trạng thái không tải có thể đi kèm với việc xả áp tại bình dầu.

Mỗi lần xả áp, một lượng khí nén có thể bị thất thoát ra môi trường.

Nếu máy nén khí liên tục chuyển đổi trạng thái, lượng khí thất thoát tích lũy có thể trở nên đáng kể.

Việc sử dụng bình tích khí nén có dung tích phù hợp giúp giảm tần suất chuyển đổi tải/không tải, từ đó hạn chế lượng khí nén bị xả bỏ.

Đây là một trong những cách giúp doanh nghiệp cải thiện hiệu quả sử dụng năng lượng trong hệ thống khí nén công nghiệp.

3.3. Giảm áp suất vận hành và tiết kiệm điện năng

Một hệ thống không có đủ dung tích lưu trữ khí có thể phải duy trì áp suất vận hành cao hơn để đáp ứng nhu cầu sử dụng tăng đột biến.

Tuy nhiên, vận hành ở áp suất cao hơn mức cần thiết có thể làm tăng mức tiêu thụ điện năng của máy nén khí.

Bình tích khí giúp cung cấp lượng khí dự trữ khi nhu cầu tăng cao, qua đó có thể cho phép giảm áp suất vận hành tổng thể nếu hệ thống được thiết kế và điều chỉnh phù hợp.

Theo ví dụ trong tài liệu, trung bình mỗi khi giảm áp suất hệ thống khoảng 2 psi, nhu cầu năng lượng có thể giảm khoảng 1%.

Đây là giá trị tham khảo, không phải mức tiết kiệm cố định cho mọi hệ thống. Hiệu quả thực tế phụ thuộc vào loại máy nén, phương pháp điều khiển, nhu cầu sử dụng và cấu hình mạng lưới khí nén.

Việc giảm áp suất hợp lý có thể góp phần:

• Giảm mức tiêu thụ điện năng.
• Hạn chế tổn thất do rò rỉ khí nén.
• Giảm áp lực vận hành lên thiết bị.
• Tối ưu chi phí sản xuất trong dài hạn.

3.4. Nâng cao hiệu suất máy sấy khí

Trong quá trình nén, nhiệt độ không khí tăng lên đáng kể.

Tùy thuộc vào công nghệ và điều kiện vận hành, nhiệt độ khí đầu ra của máy nén có thể đạt khoảng 121°C đến 177°C theo các ví dụ kỹ thuật trong tài liệu.

Do đó, khí nén cần được làm mát và xử lý hơi ẩm trước khi sử dụng.

Khi được lắp đặt ở vị trí phù hợp trước máy sấy khí, bình tích khí có thể hoạt động như một bộ trao đổi nhiệt thứ cấp.

Trong quá trình khí nén lưu lại hoặc đi qua bình, nhiệt độ khí có thể giảm xuống, tạo điều kiện để một phần hơi nước ngưng tụ thành nước lỏng.

Nước ngưng được thu gom và xả ra ngoài thông qua hệ thống xả nước ở đáy bình.

Nhờ giảm nhiệt độ và tách một phần nước ngưng trước khi khí đi vào máy sấy, bình tích khí ướt có thể hỗ trợ giảm tải cho thiết bị xử lý khí nén.

3.5. Giảm dao động áp suất và xung động khí

Bình tích khí còn giúp giảm dao động áp suất trong hệ thống phân phối khí nén.

Khả năng lưu trữ khí tạo ra một vùng đệm giữa nguồn cấp và các thiết bị tiêu thụ, giúp hạn chế ảnh hưởng của những thay đổi lưu lượng đột ngột.

Điều này góp phần giảm xung động áp suất và ứng suất lên đường ống, van cũng như các bộ phận khác trong hệ thống.

4. Phân biệt bình tích khí ướt và bình tích khí khô

Trong hệ thống khí nén công nghiệp, bình tích khí thường được phân thành hai loại theo vị trí lắp đặt: bình tích khí ướt và bình tích khí khô.

4.1. Bình tích khí ướt là gì?

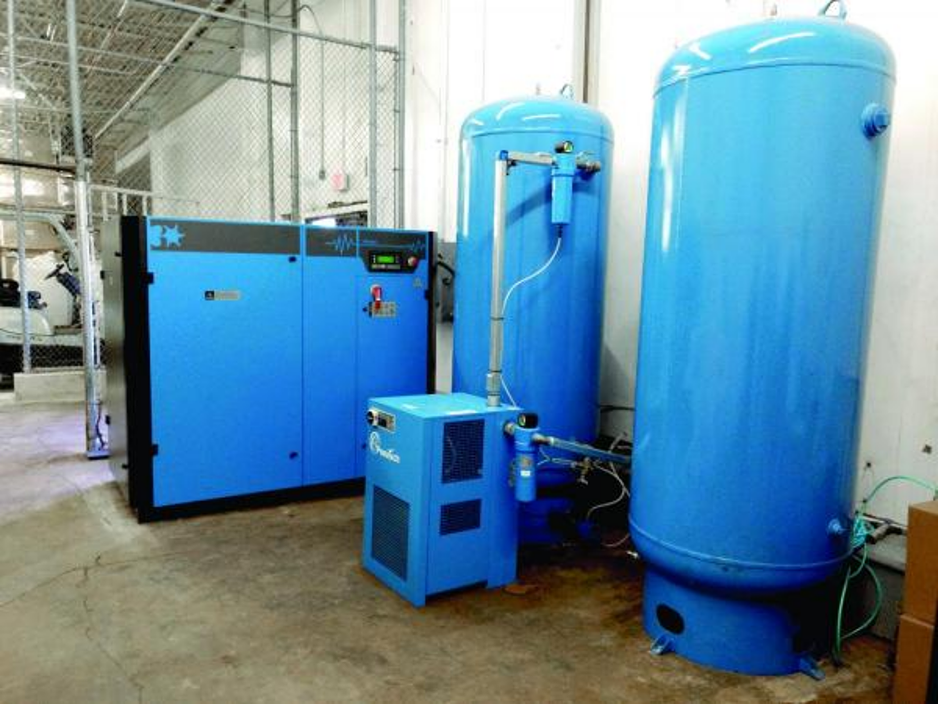

Bình tích khí ướt (Wet Air Receiver) được lắp đặt trước máy sấy khí.

Trong cấu hình này, khí nén từ máy nén được đưa vào bình trước khi đi qua hệ thống sấy và xử lý khí.

Lợi ích của bình tích khí ướt:

• Hỗ trợ làm giảm nhiệt độ khí nén.
• Tạo điều kiện để hơi nước ngưng tụ và được xả ra ngoài.
• Giảm tải xử lý cho máy sấy khí.
• Hỗ trợ hạn chế tình trạng bộ lọc sơ cấp bị quá tải bởi chất lỏng.
• Góp phần ổn định tín hiệu áp suất cho hệ thống điều khiển máy nén khí.

Bình tích khí ướt đặc biệt hữu ích trong những hệ thống cần kiểm soát nhiệt độ và lượng nước ngưng trước khi khí nén đi vào máy sấy.

>>> Xem thêm máy sấy khí

4.2. Bình tích khí khô là gì?

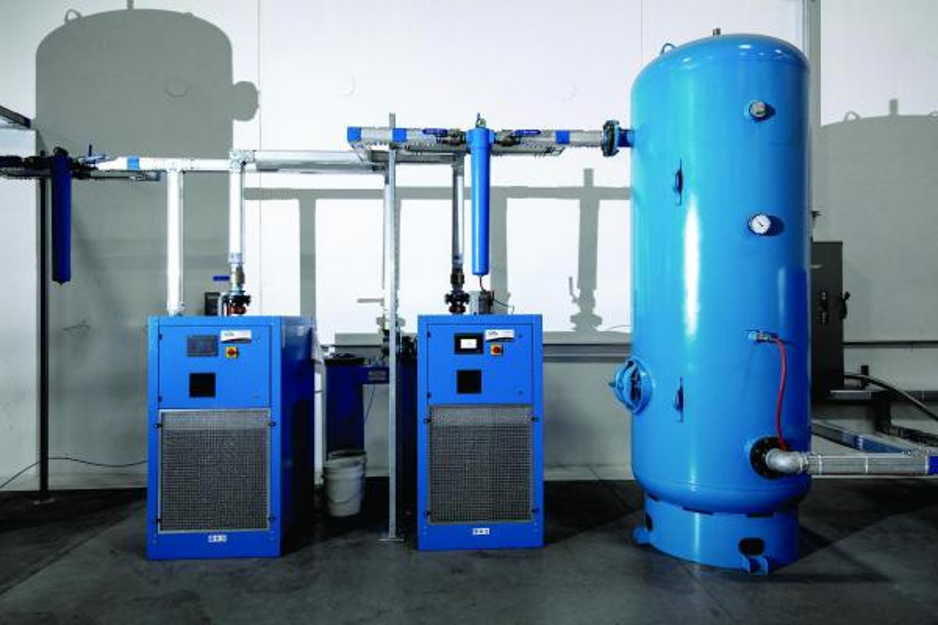

Bình tích khí khô (Dry Air Receiver) được lắp đặt sau máy sấy khí để lưu trữ khí nén đã được xử lý.

Khác với bình tích khí ướt, bình tích khí khô có chức năng chính là cung cấp lượng khí nén sạch và khô dự trữ cho các thiết bị sử dụng.

Lợi ích của bình tích khí khô:

• Cung cấp khí nén đã được sấy khô khi nhu cầu tăng đột biến.
• Hỗ trợ duy trì áp suất tại các điểm sử dụng.
• Giảm nhu cầu tăng lưu lượng tức thời qua máy sấy khí.
• Hạn chế nguy cơ quá tải máy sấy trong các giai đoạn tiêu thụ khí cao.

4.3. So sánh bình tích khí ướt và bình tích khí khô

Trong nhiều hệ thống, việc kết hợp cả bình tích khí ướt và bình tích khí khô có thể mang lại hiệu quả vận hành tốt hơn so với chỉ sử dụng một loại.

5. Các lợi ích khác của bình tích khí nén công nghiệp

Ngoài khả năng lưu trữ khí và ổn định áp suất, bình tích khí nén còn mang lại những lợi ích bổ sung.

Hạn chế hao mòn thiết bị: Giảm số chu kỳ đóng/ngắt và chuyển đổi tải/không tải, góp phần bảo vệ máy nén khí.

Hỗ trợ giảm xung động: Làm giảm dao động áp suất trong đường ống và các thiết bị sử dụng khí nén.

Hỗ trợ tách một phần tạp chất: Trong bình tích khí ướt, một số hạt rắn có thể lắng xuống cùng nước ngưng và được xả ra ngoài. Tuy nhiên, bình tích khí không thay thế chức năng của bộ lọc khí nén chuyên dụng.

Cải thiện khả năng đáp ứng nhu cầu khí: Lượng khí dự trữ giúp hệ thống đáp ứng tốt hơn những thời điểm tiêu thụ tăng cao trong thời gian ngắn.

6. Cách lựa chọn bình tích khí nén phù hợp

Việc lựa chọn dung tích bình tích khí có ảnh hưởng trực tiếp đến hiệu quả vận hành của hệ thống.

Doanh nghiệp cần xem xét các yếu tố sau:

• Lưu lượng máy nén khí: Xác định lượng khí mà máy nén có khả năng cung cấp.
• Nhu cầu tiêu thụ khí: Đánh giá mức sử dụng trung bình và nhu cầu tăng đột biến.
• Áp suất vận hành: Xác định áp suất làm việc và giới hạn dao động áp suất cho phép.
• Phương pháp điều khiển máy nén: Xem xét hệ thống bật/tắt, tải/không tải hoặc điều khiển biến tần.
• Vị trí lắp đặt: Lựa chọn bình tích khí ướt, bình tích khí khô hoặc kết hợp cả hai.
• Yêu cầu an toàn: Bình phải có thông số chịu áp lực phù hợp, được trang bị thiết bị bảo vệ cần thiết và đáp ứng quy định kiểm định, vận hành áp dụng.

Bình tích khí có dung tích quá nhỏ có thể không đáp ứng nhu cầu lưu trữ, trong khi bình quá lớn có thể làm tăng chi phí đầu tư và yêu cầu không gian lắp đặt.
