Cung cấp khí nitơ công nghiệp là nhu cầu quan trọng trong nhiều lĩnh vực sản xuất như chế biến thực phẩm, điện tử, gia công kim loại và cắt laser. Với đặc tính trơ về mặt hóa học, không màu, không mùi và không vị. Khí nitơ (N₂) được sử dụng rộng rãi nhằm hạn chế quá trình oxy hóa, bảo vệ chất lượng sản phẩm và duy trì điều kiện sản xuất ổn định.
Hiện nay, bên cạnh phương án sử dụng khí nitơ được cung cấp từ bên ngoài. Nhiều doanh nghiệp lựa chọn hệ thống tạo khí nitơ tại nhà máy bằng công nghệ hấp phụ biến thiên áp suất (PSA) hoặc công nghệ màng. Giải pháp này giúp chủ động nguồn khí N₂, đáp ứng nhu cầu sử dụng liên tục và có thể tối ưu chi phí vận hành trong dài hạn.
Tuy nhiên, để lựa chọn phương án cung cấp khí nitơ công nghiệp phù hợp. Doanh nghiệp cần đặc biệt quan tâm đến độ tinh khiết khí N₂, hàm lượng oxy còn lại, lưu lượng sử dụng và yêu cầu kỹ thuật của từng ứng dụng.
1. Giải pháp cung cấp khí nitơ công nghiệp tại nhà máy
Nitơ là thành phần chiếm khoảng 78% thể tích không khí trong khí quyển. Trong khi oxy chiếm khoảng 21% và các loại khí khác chiếm khoảng 1%.
Nhờ nguồn nitơ dồi dào trong không khí, các doanh nghiệp có thể đầu tư hệ thống sản xuất khí nitơ tại chỗ. Thay vì phụ thuộc hoàn toàn vào nguồn cung khí nitơ lỏng hoặc khí nitơ đóng chai từ bên ngoài.
Hệ thống cung cấp khí nitơ công nghiệp tại chỗ sử dụng khí nén làm nguyên liệu đầu vào. Sau đó tách oxy và các thành phần không mong muốn để tạo ra dòng khí giàu nitơ với độ tinh khiết phù hợp cho từng quy trình sản xuất.
Hai công nghệ tạo khí nitơ phổ biến hiện nay gồm:
- Công nghệ PSA (Pressure Swing Adsorption): Tách oxy bằng phương pháp hấp phụ biến thiên áp suất.
- Công nghệ màng (Membrane Separation): Tách các thành phần khí dựa trên sự khác biệt về khả năng thấm qua màng.
Việc lựa chọn công nghệ phụ thuộc vào độ tinh khiết nitơ yêu cầu, lưu lượng sử dụng và chi phí đầu tư, vận hành của hệ thống.
2. Tại sao độ tinh khiết quan trọng khi cung cấp khí nitơ công nghiệp?
Độ tinh khiết khí nitơ là một trong những yếu tố quan trọng quyết định hiệu quả sử dụng N₂ trong các quy trình sản xuất.
Trong nhiều ứng dụng công nghiệp, ngay cả một lượng oxy nhỏ cũng có thể gây ra những phản ứng oxy hóa không mong muốn như:
- Làm gỉ hoặc oxy hóa bề mặt kim loại.
- Gây suy giảm chất lượng thực phẩm trong quá trình bảo quản.
- Hình thành oxit kim loại trong quá trình hàn linh kiện điện tử.
- Làm xỉn màu bề mặt vật liệu trong quá trình cắt laser.
- Gia tăng nguy cơ cháy khi có đủ các điều kiện gây cháy.
Do đó, việc kiểm soát hàm lượng oxy còn lại trong dòng khí N₂ đóng vai trò quan trọng đối với chất lượng sản phẩm và sự ổn định của quá trình vận hành.
2.1. Xác định độ tinh khiết khí nitơ theo tỷ lệ phần trăm
Độ tinh khiết của khí nitơ thường được biểu thị bằng tỷ lệ phần trăm N₂ trong mẫu khí.
Ví dụ, nếu một dòng khí nitơ có độ tinh khiết 95% và phần khí còn lại được xem là oxy, hàm lượng O₂ tương ứng là 5%.
Trong một triệu phân tử khí, điều này tương đương với khoảng 50.000 phân tử oxy, hay 50.000 ppm O₂.
Đối với khí nitơ có độ tinh khiết dưới 99,5%, độ tinh khiết thường được biểu thị theo tỷ lệ phần trăm N₂.
2.2. Xác định hàm lượng oxy còn lại bằng đơn vị ppm
Khi yêu cầu độ tinh khiết khí nitơ tăng cao, hàm lượng oxy còn lại thường được biểu thị bằng đơn vị ppm (parts per million – phần triệu).
Ví dụ:
- Khí nitơ có độ tinh khiết 99,9% tương ứng với 1.000 ppm O₂.
- Khí nitơ có độ tinh khiết 99,99% tương ứng với 100 ppm O₂.
- Khí nitơ có độ tinh khiết 99,999% tương ứng với 10 ppm O₂.
Các giá trị trên được tính theo giả định phần tạp chất còn lại là oxy. Trong thực tế, việc xác định độ tinh khiết tổng thể có thể cần xem xét thêm các thành phần khí khác.
Việc sử dụng đơn vị ppm đặc biệt hữu ích trong những ứng dụng đòi hỏi khí nitơ công nghiệp có độ tinh khiết cao, nơi hàm lượng oxy dư cần được kiểm soát chặt chẽ.
2.3. Bảng quy đổi độ tinh khiết khí nitơ
| Độ tinh khiết N₂ | Hàm lượng O₂ tương đương | Quy ước |
|---|---|---|
| 95% | 50.000 ppm | — |
| 99% | 10.000 ppm | — |
| 99,5% | 5.000 ppm | — |
| 99,9% | 1.000 ppm | 3 số 9 |
| 99,99% | 100 ppm | 4 số 9 |
| 99,999% | 10 ppm | 5 số 9 |
Trong ngành công nghiệp khí, độ tinh khiết của nitơ còn được gọi theo số lượng chữ số 9 trong giá trị phần trăm.
Chẳng hạn, độ tinh khiết 99,9% được gọi là 3 số 9 (3-9s), trong khi 99,999% được gọi là 5 số 9 (5-9s).
3. Các công nghệ cung cấp khí nitơ công nghiệp phổ biến
Hiện nay, hệ thống tạo khí nitơ tại nhà máy chủ yếu sử dụng hai công nghệ là PSA và công nghệ màng. Mỗi phương pháp có nguyên lý hoạt động và đặc điểm riêng, phù hợp với những yêu cầu sản xuất khác nhau.

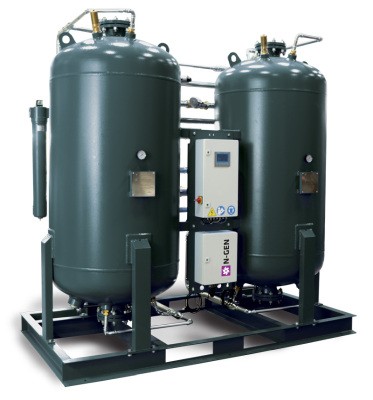

3.1. Công nghệ tạo khí nitơ PSA
Máy tạo khí nitơ PSA hoạt động dựa trên nguyên lý hấp phụ biến thiên áp suất (Pressure Swing Adsorption).
Trong quá trình vận hành, khí nén được đưa qua lớp vật liệu hấp phụ, thường là sàng phân tử carbon (Carbon Molecular Sieve – CMS). Vật liệu này có khả năng hấp phụ oxy có chọn lọc, cho phép tạo ra dòng khí giàu nitơ.
Khi vật liệu hấp phụ đạt đến trạng thái bão hòa, áp suất được giảm xuống để giải hấp oxy và tái sinh vật liệu.
Để đảm bảo quá trình cung cấp khí nitơ liên tục, hệ thống PSA thường được thiết kế với hai tháp hấp phụ hoạt động luân phiên:
- Một tháp thực hiện quá trình tách oxy và tạo khí nitơ.
- Tháp còn lại thực hiện quá trình giải hấp oxy và tái sinh vật liệu.
Theo các thông số công nghệ được đề cập trong tài liệu, hệ thống PSA có thể tạo ra khí nitơ với độ tinh khiết từ 95% đến 99,999%.
Ưu điểm của công nghệ PSA:
- Có khả năng tạo khí nitơ với độ tinh khiết cao.
- Phù hợp với nhiều ứng dụng công nghiệp yêu cầu kiểm soát hàm lượng oxy.
- Cho phép cung cấp khí N₂ liên tục tại nhà máy.
- Giảm sự phụ thuộc vào nguồn khí nitơ vận chuyển từ bên ngoài.
Công nghệ PSA thường được sử dụng trong các hệ thống cung cấp khí nitơ cho ngành điện tử, cắt laser và các quy trình yêu cầu độ tinh khiết cao.

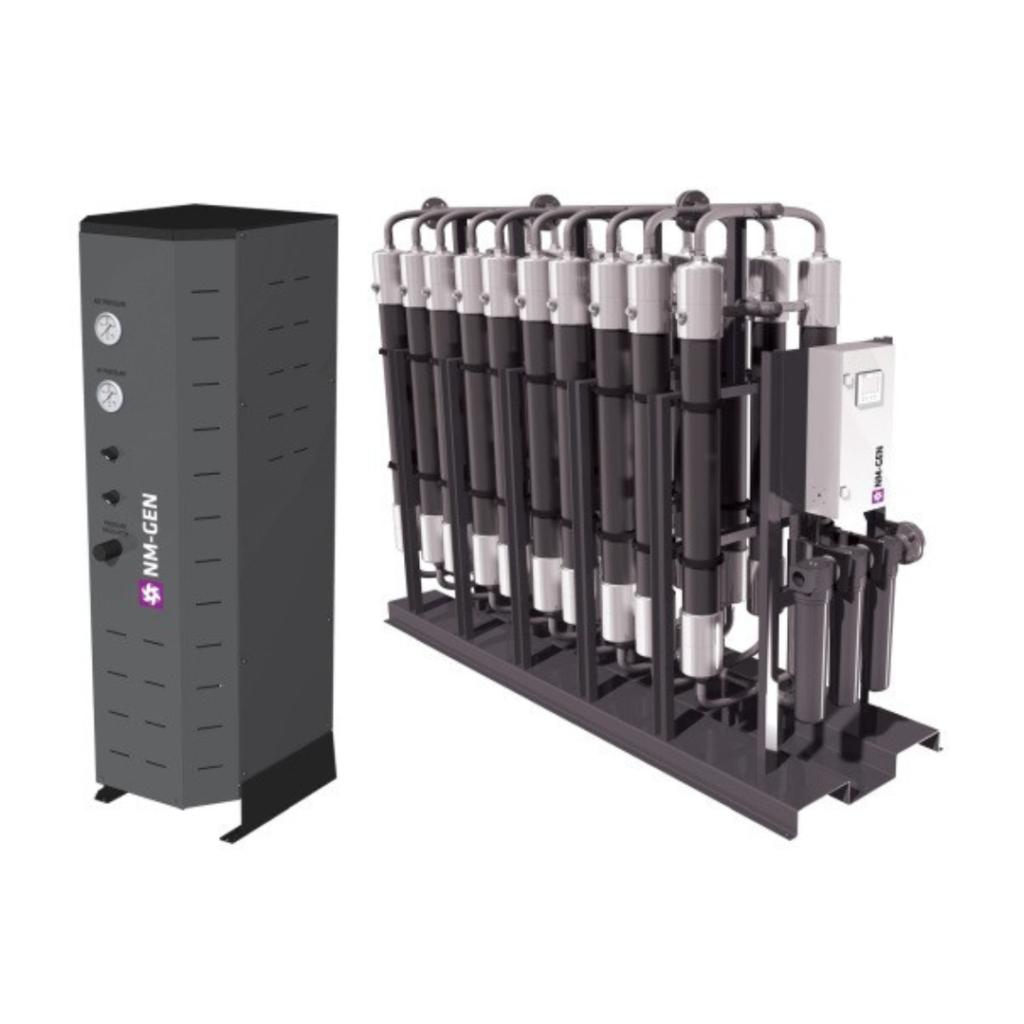

3.2. Công nghệ tạo khí nitơ bằng màng
Công nghệ màng (Membrane Separation) sử dụng các màng sợi rỗng để tách nitơ khỏi các thành phần khác trong khí nén.
Khi khí nén đi qua hệ thống màng, các thành phần khí như oxy và hơi nước có khả năng thấm qua thành màng nhanh hơn nitơ.
Nhờ sự khác biệt về tốc độ thấm qua màng, dòng khí giàu nitơ được thu hồi và cung cấp liên tục cho hệ thống sản xuất.
Công nghệ màng thường được ứng dụng để tạo khí nitơ có độ tinh khiết trong khoảng từ 95% đến 99,9%.
Hệ thống màng vẫn có thể đạt độ tinh khiết cao hơn 99,9%. Tuy nhiên, để đạt mức độ tinh khiết này, lượng khí nén tiêu thụ có thể tăng đáng kể so với hệ thống PSA có cùng công suất và yêu cầu độ tinh khiết.
Đặc điểm của công nghệ màng:
- Có khả năng tạo dòng khí nitơ liên tục.
- Phù hợp với nhiều ứng dụng yêu cầu độ tinh khiết từ thấp đến trung bình hoặc tương đối cao.
- Có thể sử dụng trong các hệ thống tạo khí nitơ quy mô nhỏ.
- Hiệu quả vận hành phụ thuộc vào độ tinh khiết và lưu lượng khí N₂ yêu cầu.
3.3. So sánh công nghệ PSA và công nghệ màng
| Tiêu chí | Công nghệ PSA | Công nghệ màng |
|---|---|---|
| Nguyên lý | Hấp phụ biến thiên áp suất | Tách khí qua màng |
| Vật liệu chính | Sàng phân tử carbon CMS | Màng sợi rỗng |
| Độ tinh khiết tham khảo | 95–99,999% | 95–99,9% |
| Khả năng tạo khí độ tinh khiết cao | Phù hợp | Có thể, nhưng cần xem xét lượng khí nén tiêu thụ |
| Ứng dụng điển hình | Hàn điện tử, cắt laser | Bảo quản thực phẩm và các ứng dụng phù hợp với độ tinh khiết yêu cầu |
Doanh nghiệp cần đánh giá đồng thời độ tinh khiết, lưu lượng, áp suất và chi phí vận hành trước khi lựa chọn công nghệ cung cấp khí nitơ công nghiệp.
4. Ứng dụng của khí nitơ công nghiệp trong sản xuất
Khí nitơ được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng giảm hàm lượng oxy, hạn chế quá trình oxy hóa và tạo môi trường phù hợp cho các quy trình sản xuất.
Dưới đây là ba ứng dụng điển hình của hệ thống cung cấp khí nitơ công nghiệp tại nhà máy.
4.1. Cung cấp khí nitơ trong bảo quản thực phẩm và trái cây
Oxy là một trong những yếu tố góp phần làm suy giảm chất lượng thực phẩm trong quá trình bảo quản.
Đối với trái cây như táo, việc kiểm soát nồng độ oxy trong môi trường bảo quản giúp hạn chế các quá trình làm giảm chất lượng sản phẩm.
Trong những hệ thống bảo quản được thiết kế phù hợp, khí nitơ có độ tinh khiết từ 95% đến 99% có thể được sử dụng để tạo môi trường có nồng độ oxy thấp.
Ví dụ, đối với bảo quản táo dài hạn, môi trường khí được kiểm soát có thể hỗ trợ duy trì chất lượng trái cây trong thời gian từ 6 tháng trở lên khi kết hợp với điều kiện nhiệt độ, độ ẩm và các thông số bảo quản thích hợp.
Nguồn khí N₂ cho ứng dụng này có thể được cung cấp bằng hệ thống tạo khí nitơ công nghệ màng.
4.2. Cung cấp khí nitơ cho ngành sản xuất linh kiện điện tử
Trong quá trình hàn linh kiện trên bảng mạch in (PCB), oxy có thể phản ứng với kim loại hàn nóng chảy, hình thành các oxit kim loại và xỉ hàn.
Ngay cả khi hàm lượng oxy ở mức thấp, chẳng hạn 1.000 ppm, phản ứng oxy hóa vẫn có thể ảnh hưởng đến chất lượng mối hàn.
Sử dụng môi trường giàu nitơ với hàm lượng O₂ không vượt quá 1.000 ppm trong các quy trình phù hợp giúp:
- Hạn chế sự hình thành xỉ hàn.
- Cải thiện chất lượng và độ ổn định của mối hàn.
- Giảm nguy cơ phát sinh lỗi do oxy hóa.
- Hạn chế công việc sửa chữa và làm lại sản phẩm.
- Hỗ trợ nâng cao hiệu quả sản xuất.
Đối với ứng dụng này, hệ thống cung cấp khí nitơ công nghiệp có độ tinh khiết khoảng 99,9% có thể được lựa chọn tùy theo yêu cầu công nghệ.
Nguồn khí N₂ có thể được tạo ra bằng công nghệ PSA hoặc công nghệ màng, tùy thuộc vào quy mô và lưu lượng sử dụng.
4.3. Cung cấp khí nitơ cho hệ thống cắt laser
Trong ngành gia công kim loại, khí nitơ được sử dụng làm khí hỗ trợ trong quá trình cắt laser, đặc biệt đối với thép không gỉ.
Oxy có trong môi trường cắt có thể gây ra hiện tượng oxy hóa tại cạnh cắt, khiến bề mặt kim loại bị xỉn màu và ảnh hưởng đến chất lượng hoàn thiện.
Đối với các ứng dụng cắt laser thép không gỉ dày, chẳng hạn vật liệu có độ dày từ khoảng 12,7 mm trở lên, khí nitơ có độ tinh khiết cao có thể được sử dụng nhằm hạn chế hiện tượng oxy hóa.
Theo các ví dụ kỹ thuật, độ tinh khiết N₂ yêu cầu có thể nằm trong khoảng từ 99,99% đến 99,999%, tương ứng với hàm lượng oxy còn lại từ 100 ppm đến 10 ppm.
Tốc độ cắt, chiều dày vật liệu và yêu cầu chất lượng bề mặt đều có thể ảnh hưởng đến độ tinh khiết nitơ cần sử dụng.
Đối với những ứng dụng này, hệ thống tạo khí nitơ PSA là một trong những giải pháp có khả năng cung cấp dòng khí N₂ độ tinh khiết cao với lưu lượng phù hợp cho quá trình vận hành liên tục.
5. Lợi ích của hệ thống cung cấp khí nitơ công nghiệp tại chỗ
Việc đầu tư hệ thống tạo khí nitơ tại nhà máy có thể mang lại nhiều lợi ích cho doanh nghiệp, đặc biệt với các đơn vị có nhu cầu sử dụng N₂ thường xuyên.
Chủ động nguồn cung khí nitơ
Doanh nghiệp có thể tự tạo khí nitơ từ nguồn khí nén tại nhà máy, giảm sự phụ thuộc vào lịch giao khí từ bên ngoài.
Tối ưu chi phí vận hành
Đối với các ứng dụng có nhu cầu sử dụng khí nitơ lớn và liên tục, hệ thống tạo khí tại chỗ có thể giúp giảm chi phí cung ứng trong dài hạn. Hiệu quả kinh tế thực tế phụ thuộc vào mức tiêu thụ, chi phí điện, bảo trì và đầu tư ban đầu.
Đáp ứng yêu cầu độ tinh khiết
Các công nghệ tạo khí nitơ cho phép lựa chọn mức độ tinh khiết phù hợp với từng ứng dụng, từ bảo quản thực phẩm đến sản xuất linh kiện điện tử và cắt laser.
Hỗ trợ sản xuất liên tục
Hệ thống được thiết kế và vận hành phù hợp có thể cung cấp dòng khí N₂ ổn định, đáp ứng nhu cầu sản xuất theo lưu lượng yêu cầu.
Giảm nhu cầu lưu trữ khí nitơ từ bên ngoài
Việc tạo khí tại chỗ có thể giảm nhu cầu lưu trữ lượng lớn khí nitơ đóng chai hoặc nitơ lỏng, tùy theo phương án dự phòng và thiết kế hệ thống.
6. Cách lựa chọn hệ thống cung cấp khí nitơ công nghiệp phù hợp
Để lựa chọn giải pháp cung cấp khí nitơ công nghiệp, doanh nghiệp cần xác định các yêu cầu kỹ thuật chính của hệ thống.
Độ tinh khiết khí nitơ yêu cầu: Mỗi ứng dụng có yêu cầu khác nhau về hàm lượng N₂ và nồng độ oxy còn lại. Việc lựa chọn độ tinh khiết cao hơn mức cần thiết có thể làm tăng chi phí tạo khí.
Lưu lượng khí N₂: Hệ thống phải đáp ứng nhu cầu tiêu thụ khí nitơ trong quá trình vận hành, bao gồm cả những thời điểm sử dụng cao điểm.
Áp suất làm việc: Áp suất khí nitơ đầu ra cần phù hợp với yêu cầu của thiết bị và quy trình sản xuất.
Công nghệ tạo khí: Công nghệ PSA và công nghệ màng có những đặc điểm khác nhau về khả năng tạo khí, mức độ tinh khiết và hiệu quả sử dụng khí nén.
Chi phí đầu tư và vận hành: Doanh nghiệp cần đánh giá tổng chi phí sở hữu hệ thống, bao gồm thiết bị, điện năng, bảo trì và các thành phần xử lý khí nén liên quan.
Việc đánh giá đầy đủ những yếu tố trên giúp doanh nghiệp lựa chọn hệ thống tạo khí nitơ đáp ứng yêu cầu kỹ thuật và phù hợp với điều kiện sản xuất thực tế.
7. Câu hỏi thường gặp về cung cấp khí nitơ công nghiệp
Khí nitơ công nghiệp có độ tinh khiết bao nhiêu?
Độ tinh khiết của khí nitơ công nghiệp phụ thuộc vào ứng dụng. Các hệ thống tạo khí tại chỗ có thể cung cấp N₂ với độ tinh khiết từ khoảng 95% đến 99,999%, tùy công nghệ và cấu hình thiết bị.
Nên sử dụng công nghệ PSA hay công nghệ màng?
Công nghệ PSA thường phù hợp với các ứng dụng yêu cầu khí nitơ có độ tinh khiết cao. Công nghệ màng là một lựa chọn cho nhiều ứng dụng có yêu cầu độ tinh khiết thấp hơn. Việc lựa chọn cần dựa trên lưu lượng, áp suất và hiệu quả kinh tế.
Khí nitơ 99,999% tương đương bao nhiêu ppm oxy?
Nếu phần tạp chất còn lại được xem là oxy, khí nitơ có độ tinh khiết 99,999% tương ứng với 10 ppm O₂.
Hệ thống tạo khí nitơ tại chỗ có tiết kiệm chi phí không?
Hệ thống có thể mang lại hiệu quả kinh tế đối với doanh nghiệp sử dụng khí nitơ thường xuyên, đặc biệt khi nhu cầu tiêu thụ lớn và ổn định. Tuy nhiên, cần tính toán chi phí đầu tư, điện năng, bảo trì và nhu cầu khí thực tế để đánh giá khả năng tiết kiệm.
Liên hệ Việt Nam FIL
Cung cấp khí nitơ công nghiệp đóng vai trò quan trọng trong nhiều lĩnh vực sản xuất, từ bảo quản thực phẩm, hàn linh kiện điện tử đến gia công kim loại và cắt laser.
Bên cạnh các phương án cung ứng khí nitơ truyền thống, hệ thống tạo khí N₂ tại nhà máy bằng công nghệ PSA hoặc công nghệ màng mang đến giải pháp chủ động nguồn cung, kiểm soát độ tinh khiết và đáp ứng nhu cầu vận hành liên tục.
Để lựa chọn giải pháp phù hợp với nhu cầu sử dụng thực tế. Doanh nghiệp cần xem xét các yếu tố như độ tinh khiết khí N₂, lưu lượng tiêu thụ, áp suất làm việc và công nghệ tạo khí.
