Tổn thất áp suất trên đường ống khí nén là một trong những vấn đề thường gặp trong hệ thống khí nén công nghiệp. Ảnh hưởng trực tiếp đến hiệu suất thiết bị, mức tiêu thụ điện năng và chi phí vận hành. Khi khí nén di chuyển từ đầu ra máy nén đến các điểm sử dụng. Áp suất có thể giảm do ma sát trong đường ống, rò rỉ. Các phụ kiện kết nối hoặc trở lực từ thiết bị xử lý khí nén.

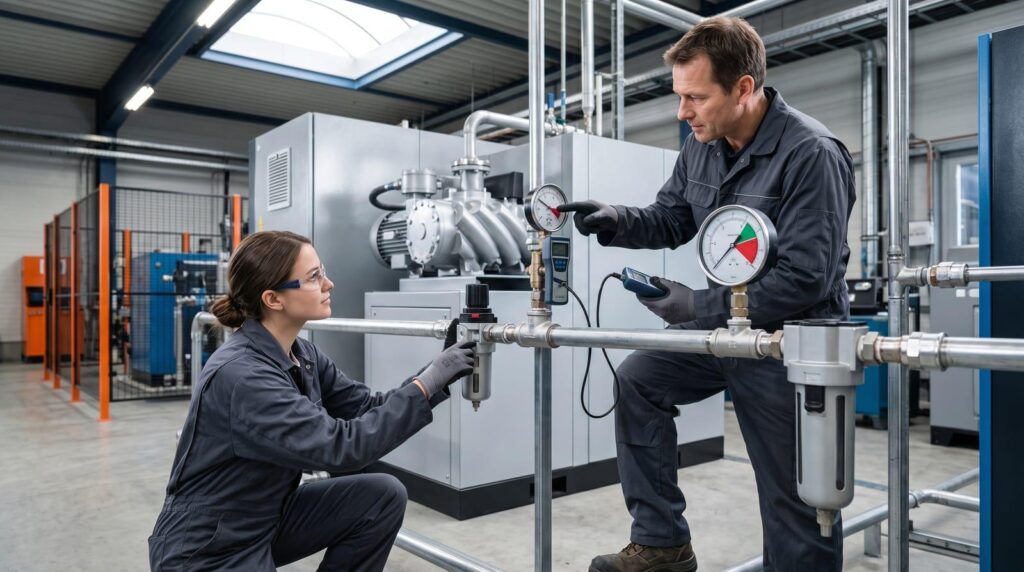

1. Tổn thất áp suất trên đường ống khí nén là gì?
Đây là hiện tượng áp suất giảm khi khí nén đi từ máy nén qua hệ thống phân phối đến thiết bị sử dụng. Nguyên nhân chủ yếu là ma sát giữa dòng khí và thành ống. Sự đổi hướng dòng chảy tại co nối, van và phụ kiện, cùng trở lực của các thiết bị xử lý khí nén. Sụt áp có thể xảy ra ở bất kỳ vị trí nào: đường ống chính, đường ống nhánh, bộ lọc, máy sấy khí, van điều áp hay các đầu nối.
Một hệ thống thiết kế hợp lý cần kiểm soát tổn thất áp suất trong giới hạn phù hợp với yêu cầu vận hành. Mức tổn thất dưới 10% áp suất đầu ra máy nén có thể dùng làm mục tiêu tham khảo ban đầu. Nhưng giá trị cụ thể cần xác định dựa trên thiết kế hệ thống, đặc tính vận hành và yêu cầu áp suất của thiết bị.
tổn thất áp suất trên đường ống khí nén không chỉ làm giảm khả năng cấp khí mà còn khiến chi phí điện tăng. Khi doanh nghiệp phải nâng áp suất cài đặt của máy nén để bù đắp.
2. Nguyên nhân gây tổn thất áp suất
Để xác định chính xác nguyên nhân, doanh nghiệp cần kiểm tra đồng thời đường ống. Các điểm kết nối, thiết bị xử lý khí và khả năng cấp khí của hệ thống.
2.1. Rò rỉ tại đường ống và mối nối
Rò rỉ là nguyên nhân phổ biến gây thất thoát khí nén. Các vị trí dễ rò rỉ gồm mối nối, van, khớp nối nhanh, gioăng làm kín và những đoạn ống hư hỏng. Khi khí thoát ra ngoài, hệ thống phải cấp thêm lưu lượng để bù. Nếu không đáp ứng kịp, áp suất tại điểm sử dụng sẽ giảm, nhất là khi nhiều thiết bị chạy cùng lúc. Về lâu dài, rò rỉ còn khiến máy nén hoạt động nhiều hơn, tăng tiêu thụ điện và giảm hiệu quả năng lượng.
2.2. Đường kính ống không phù hợp
Đường kính ống ảnh hưởng trực tiếp đến vận tốc dòng khí. Ống quá nhỏ so với lưu lượng yêu cầu làm vận tốc tăng, kéo theo tổn thất do ma sát lớn hơn. Vấn đề này thường gặp khi nhà máy mở rộng sản xuất nhưng không nâng cấp hệ thống phân phối. Hoặc chọn kích thước ống chỉ dựa trên công suất máy nén mà chưa tính đến lưu lượng. Chiều dài tuyến ống và nhu cầu sử dụng đồng thời. Vì vậy, đường kính ống cần được tính toán ngay từ khâu thiết kế và đánh giá lại khi nhu cầu thay đổi.
2.3. Đường ống quá dài hoặc nhiều co nối
Tuyến ống càng dài, ma sát với thành ống càng làm áp suất giảm dần. Trong khi đó, các đoạn cong, tê chia nhánh, van và phụ kiện gây tổn thất cục bộ do thay đổi hướng hoặc tiết diện dòng chảy. Hệ thống có đường ống vòng vèo, nhiều điểm nối hoặc bố trí thiết bị thiếu hợp lý thường có trở lực lớn hơn, đặc biệt khi lưu lượng cao. Doanh nghiệp nên tối ưu tuyến ống, loại bỏ đoạn dẫn khí không cần thiết, đồng thời vẫn bảo đảm phân phối khí, an toàn vận hành và khả năng mở rộng.
2.4. Bộ lọc khí nén bị tắc hoặc chênh áp cao
Bộ lọc loại bỏ bụi, dầu và tạp chất trong dòng khí. Sau thời gian vận hành, chất bẩn tích tụ trên lõi lọc làm tăng trở lực và chênh áp giữa đầu vào và đầu ra. Khi chênh áp vượt giới hạn của nhà sản xuất, thiết bị phía sau có thể không nhận đủ áp suất hoặc lưu lượng. Doanh nghiệp cần theo dõi chênh áp định kỳ và thay lõi lọc khi đến hạn hoặc khi thông số vận hành cho thấy cần bảo dưỡng.
Tham khảo các dòng bộ lọc khí nén để tìm hiểu thêm về giải pháp xử lý khí cho hệ thống công nghiệp.
2.5. Máy sấy khí và thiết bị xử lý khí
Máy sấy khí, bộ tách ẩm, bộ làm mát sau máy nén và các thiết bị xử lý khác đều tạo ra một mức tổn thất áp suất nhất định. Nếu thiết bị không phù hợp với lưu lượng thực tế. Thường xuyên chạy quá công suất thiết kế hoặc bảo trì kém, trở lực có thể tăng cao. Khi thiết kế, cần tính tổng tổn thất áp suất trên toàn tuyến, gồm cả đường ống và thiết bị xử lý.
Tham khảo các dòng máy sấy khí để lựa chọn thiết bị phù hợp với lưu lượng và yêu cầu chất lượng khí nén.
2.6. Dầu, hơi ẩm và tạp chất tích tụ
Nước ngưng tích tụ làm tăng nguy cơ ăn mòn, còn dầu và chất bẩn có thể gây hỏng gioăng, phớt hoặc các bộ phận nhạy cảm. Khi tạp chất đọng trong bộ lọc, van và đoạn ống, trở lực dòng khí tăng lên và góp phần làm sụt áp. Doanh nghiệp cần kiểm soát chất lượng khí nén, bảo trì bộ lọc và máy sấy đúng lịch, đồng thời kiểm tra hệ thống xả nước ngưng.
2.7. Lưu lượng sử dụng vượt khả năng thiết kế
Khi nhiều thiết bị dùng khí cùng lúc, tổng lưu lượng có thể vượt khả năng cấp của máy nén hoặc năng lực phân phối của đường ống, đặc biệt vào giờ cao điểm sản xuất. Tình trạng này cũng xảy ra khi nhà máy bổ sung thiết bị mới nhưng không đánh giá lại công suất máy nén, dung tích bình chứa và kích thước ống. Khi đó, nên đo áp suất và lưu lượng ở nhiều mức tải để xác định vấn đề nằm ở đường ống, thiết bị xử lý khí hay năng lực cấp khí.
3. Tổn thất áp suất trên đường ống khí nén ảnh hưởng như thế nào?
Sụt áp kéo dài ảnh hưởng trực tiếp đến hiệu quả sản xuất, chi phí vận hành và tuổi thọ thiết bị:
- Giảm hiệu suất thiết bị dụng cụ khí nén, xi lanh, van điều khiển. Có thể hoạt động không ổn định khi áp suất cấp thấp hơn yêu cầu.
- Tăng tiêu thụ điện năng để bù sụt áp, doanh nghiệp có thể phải tăng áp suất cài đặt của máy nén. Mức tăng năng lượng phụ thuộc loại máy nén, chế độ điều khiển và điều kiện vận hành.
- Tăng chi phí bảo trì rò rỉ, bộ lọc tắc và bộ phận xuống cấp. Khiến hệ thống phải sửa chữa thường xuyên hơn, làm gián đoạn sản xuất.
- Ảnh hưởng năng suất và chất lượng sản phẩm áp suất không ổn định. Có thể làm chậm thiết bị, gián đoạn quy trình hoặc ảnh hưởng chất lượng ở những ứng dụng cần áp suất chính xác.
- Giảm hiệu quả sử dụng hệ thống khi sụt áp và thất thoát khí không được kiểm soát. Khó khai thác tối đa hiệu suất của máy nén và thiết bị xử lý khí.
4. Cách giảm tổn thất áp suất
Doanh nghiệp cần kết hợp tối ưu thiết kế đường ống, kiểm soát rò rỉ, bảo trì thiết bị và giám sát thông số vận hành.
4.1. Thiết kế đường ống phù hợp
Đường ống cần được thiết kế dựa trên lưu lượng, áp suất làm việc, chiều dài tuyến và khả năng mở rộng. Nên chọn đường kính hợp lý, bố trí tuyến khoa học. Hạn chế đoạn cong và phụ kiện không cần thiết, đồng thời tính toán đồng bộ cả đường ống chính và các nhánh để tránh sụt áp cục bộ. Trong một số trường hợp, mạng ống dạng vòng có thể cải thiện phân phối khí và giảm chênh lệch áp suất giữa các điểm dùng. Nhưng hiệu quả thực tế còn phụ thuộc cấu hình mạng ống và điều kiện vận hành.
4.2. Kiểm tra và xử lý rò rỉ
Nên xây dựng quy trình kiểm tra định kỳ, ghi nhận vị trí rò rỉ, ưu tiên xử lý các điểm thất thoát lớn và kiểm tra lại sau sửa chữa. Với những vị trí khó phát hiện bằng mắt thường. Thiết bị dò rò rỉ chuyên dụng sẽ hỗ trợ xác định chính xác.
4.3. Bảo trì bộ lọc, máy sấy và bộ tách ẩm
Thiết bị xử lý khí cần được bảo trì theo hướng dẫn của nhà sản xuất, với các công việc chính:
- Theo dõi chênh áp trước và sau bộ lọc.
- Thay lõi lọc khi đến hạn hoặc khi chênh áp vượt giới hạn.
- Kiểm tra hoạt động của máy sấy khí và bộ tách ẩm.
- Kiểm tra hệ thống xả nước ngưng và tình trạng đường ống.
- Đối chiếu lưu lượng thiết kế của thiết bị với nhu cầu thực tế.
4.4. Rút ngắn đường ống và tối ưu phụ kiện
Hãy rà soát sơ đồ đường ống để tìm các đoạn quá dài, điểm thắt cổ chai và phụ kiện gây tổn thất cục bộ lớn. Khi cải tạo, nên ưu tiên tuyến ống có đường kính phù hợp và hạn chế đổi hướng không cần thiết. Tuy nhiên, không nên chỉ tập trung rút ngắn đường ống mà bỏ qua đường kính, vận tốc dòng khí và khả năng mở rộng. Việc tối ưu phải dựa trên tính toán kỹ thuật và nhu cầu thực tế.
4.5. Điều chỉnh áp suất vận hành hợp lý
Áp suất đầu ra máy nén cần đáp ứng yêu cầu thiết bị nhưng không nên cao hơn mức cần thiết. Khi áp suất tại điểm sử dụng thấp, cần xác định nguyên nhân trước khi tăng áp suất cài đặt. Nếu vấn đề đến từ ống quá nhỏ, bộ lọc tắc hoặc rò rỉ, việc tăng áp chỉ làm tăng chi phí điện mà không xử lý triệt để. Giải pháp phù hợp là đo áp suất tại đầu ra máy nén, sau các thiết bị xử lý khí và tại những điểm dùng quan trọng, rồi điều chỉnh theo kết quả đo.
4.6. Giám sát áp suất và lưu lượng
Đo lường thường xuyên giúp phát hiện sớm bất thường và đánh giá hiệu quả cải thiện. Các thông số cần theo dõi gồm áp suất đầu ra máy nén, áp suất trước và sau bộ lọc, máy sấy, áp suất tại điểm sử dụng cuối tuyến, lưu lượng khí theo thời gian và mức tiêu thụ điện của máy nén.

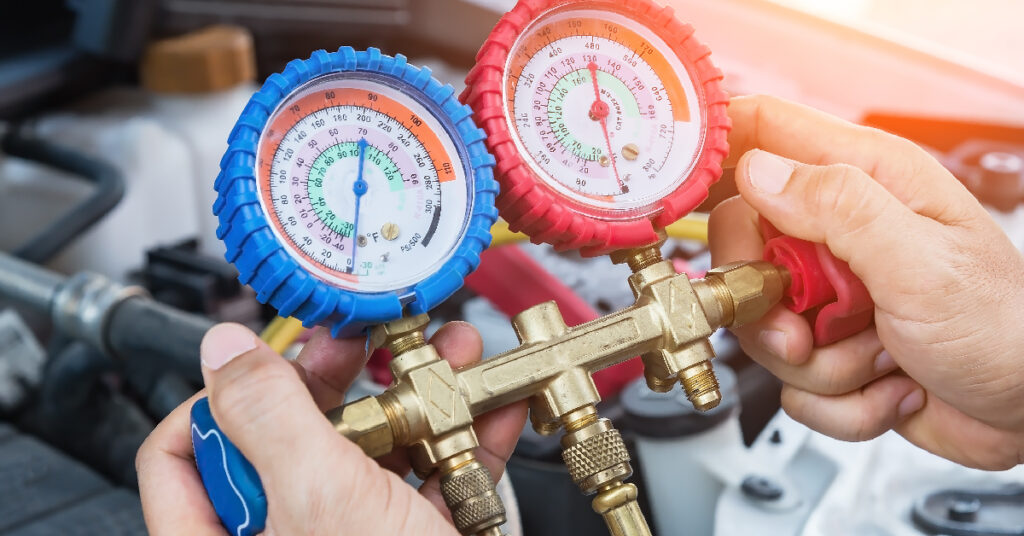

5. Cách kiểm tra và xác định vị trí tổn thất áp suất
Doanh nghiệp có thể thực hiện theo 5 bước sau:
- Đo áp suất đầu ra máy nén: ghi nhận áp suất khi hệ thống vận hành ổn định và xác định mức tải tại thời điểm đo.
- Kiểm tra các vị trí trung gian: đo áp suất trước và sau bộ lọc, máy sấy, van điều áp và các cụm thiết bị quan trọng để phát hiện khu vực chênh áp bất thường.
- Đo áp suất tại điểm sử dụng: so sánh với áp suất yêu cầu của thiết bị sản xuất để đánh giá mức độ đáp ứng của hệ thống.
- Tính chênh lệch áp suất: lấy áp suất đầu vào trừ áp suất đầu ra. Các phép đo cần thực hiện trong điều kiện vận hành tương đương để kết quả có giá trị so sánh.
- Xác định nguyên nhân và khắc phục: nếu chênh áp tập trung ở một thiết bị, kiểm tra bảo trì và trở lực của thiết bị đó. Nếu áp suất giảm đáng kể trên tuyến ống, xem xét đường kính, lưu lượng, chiều dài, phụ kiện và tình trạng rò rỉ.
Lưu ý rằng mức giảm áp suất giữa hai điểm đo không phải lúc nào cũng chỉ do ma sát trong ống. Thay đổi lưu lượng, chế độ điều khiển máy nén và các thiết bị nằm giữa hai điểm đo cũng có thể ảnh hưởng đến kết quả.
Doanh nghiệp có thể tìm hiểu thêm về các dòng máy nén khí ELGi.
Kết luận
Tổn thất áp suất có thể bắt nguồn từ nhiều nguyên nhân: đường kính ống không phù hợp, rò rỉ tại mối nối, phụ kiện gây trở lực, bộ lọc bẩn hoặc lưu lượng sử dụng vượt khả năng thiết kế. Để hạn chế sụt áp, doanh nghiệp cần kết hợp thiết kế đường ống hợp lý, kiểm soát rò rỉ. Bảo trì thiết bị xử lý khí và giám sát áp suất, lưu lượng thường xuyên. Quan trọng hơn, việc đo lường và phân tích dữ liệu vận hành giúp xác định đúng nguyên nhân và tránh tăng áp suất máy nén không cần thiết.
Khi hệ thống thường xuyên sụt áp hoặc tiêu thụ điện cao bất thường. Doanh nghiệp nên đánh giá toàn diện để tìm điểm cần khắc phục, tối ưu hiệu suất và kiểm soát chi phí vận hành lâu dài.
