Đo áp suất khí nén là gì ? Phân biệt PSI, PSIA và PSIG

Đo áp suất khí nén là một trong những yếu tố quan trọng giúp kiểm soát hiệu suất. Đảm bảo an toàn và duy trì hoạt động ổn định của hệ thống khí nén công nghiệp. Việc lựa chọn đúng đơn vị đo và hiểu rõ các giá trị áp suất như PSI, PSIA và PSIG. Giúp người vận hành đánh giá chính xác trạng thái làm việc của máy nén khí, đường ống và các thiết bị sử dụng khí nén.

Hiện nay, áp suất có thể được biểu thị bằng nhiều đơn vị khác nhau như Pascal (Pa), bar, atmosphere (atm), milimét thủy ngân (mmHg) và pound trên inch vuông (PSI). Trong các hệ thống máy nén khí và thiết bị công nghiệp, bar và PSI là hai đơn vị thường gặp.

Bài viết dưới đây sẽ giúp bạn hiểu rõ các đơn vị đo áp suất khí nén, phân biệt PSI, PSIA và PSIG. Đồng thời hướng dẫn cách quy đổi và lựa chọn phương pháp đo phù hợp với từng ứng dụng thực tế.

1. PSI là gì? Tại sao PSI quan trọng khi đo áp suất khí nén?

PSI là viết tắt của Pounds per Square Inch, nghĩa là pound trên mỗi inch vuông. Đây là đơn vị đo áp suất thể hiện lực tác dụng lên một đơn vị diện tích.

Trong công nghiệp, PSI được sử dụng để xác định áp suất của nhiều hệ thống và thiết bị. Bao gồm máy nén khí, đường ống dẫn khí, bình chứa khí nén, thiết bị khí nén và hệ thống điều khiển tự động.

Việc đo áp suất khí nén bằng PSI mang lại nhiều lợi ích:

• Giám sát hoạt động: Theo dõi áp suất thực tế trong hệ thống để xác định thiết bị có đang vận hành trong giới hạn yêu cầu hay không.
• Đảm bảo an toàn: Phát hiện tình trạng áp suất quá cao hoặc quá thấp, hạn chế nguy cơ hư hỏng thiết bị.
• Tối ưu hiệu suất: Duy trì áp suất phù hợp giúp giảm tổn thất năng lượng và hỗ trợ hệ thống vận hành hiệu quả.
• Hỗ trợ bảo trì: Theo dõi sự thay đổi áp suất để phát hiện sớm các vấn đề như rò rỉ khí hoặc suy giảm hiệu suất.

Đối với các hệ thống khí nén công nghiệp, lựa chọn đúng thiết bị đo áp suất và theo dõi giá trị đo thường xuyên là bước quan trọng để duy trì hoạt động ổn định của toàn bộ hệ thống.

Các đơn vị đo áp suất khí nén phổ biến

Một số đơn vị thường được sử dụng gồm:

• Pascal (Pa): Đơn vị áp suất trong Hệ đơn vị quốc tế (SI), thường sử dụng bội số kPa và MPa trong công nghiệp.
• Bar: Đơn vị phổ biến trong các hệ thống khí nén, thủy lực và thiết bị công nghiệp tại nhiều quốc gia.
• Atmosphere (atm): Đơn vị áp suất dựa trên áp suất khí quyển tiêu chuẩn.
• Milimét thủy ngân (mmHg): Thường gặp trong các ứng dụng đo áp suất thấp và thiết bị y tế.
• Pound per Square Inch (PSI): Được sử dụng rộng rãi tại Hoa Kỳ và nhiều hệ thống thiết bị theo tiêu chuẩn Anh – Mỹ.

Cách lựa chọn đơn vị phụ thuộc vào tiêu chuẩn thiết bị, yêu cầu kỹ thuật và thói quen sử dụng tại từng thị trường.

Một số giá trị quy đổi tham khảo:

• 1 bar = 100.000 Pa.
• 1 bar ≈ 14,5038 PSI.
• 1 atm ≈ 1,01325 bar.
• 1 atm ≈ 14,696 PSI.

Lưu ý: Khi so sánh các giá trị áp suất, cần xác định rõ đó là áp suất tuyệt đối hay áp suất tương đối để tránh nhầm lẫn khi tính toán và vận hành hệ thống.

=> Xem thêm thiết bị đo áp suất khí nén

2. Phân biệt PSI, PSIA và PSIG khi đo áp suất khí nén

Mặc dù PSI, PSIA và PSIG đều liên quan đến phép đo áp suất, chúng khác nhau ở mốc tham chiếu được sử dụng để xác định giá trị áp suất.

2.1. PSI là gì?

PSI là tên đơn vị đo áp suất, không tự xác định áp suất được đo theo mốc tuyệt đối hay tương đối.

Trong thực tế, khi thông số thiết bị chỉ ghi PSI, cần xem xét tài liệu kỹ thuật hoặc loại thiết bị đo để xác định cách biểu thị áp suất.

2.2. Áp suất tuyệt đối

PSIA là viết tắt của Pounds per Square Inch Absolute, nghĩa là pound trên inch vuông tuyệt đối.

PSIA đo áp suất so với chân không tuyệt đối, tức mốc áp suất bằng 0 tuyệt đối. Vì vậy, giá trị PSIA bao gồm cả ảnh hưởng của áp suất khí quyển xung quanh.

Đơn vị này thường được sử dụng trong:

• Các phép tính nhiệt động lực học và khí động học.
• Nghiên cứu và thử nghiệm khoa học.
• Hệ thống chân không.
• Những quy trình công nghiệp cần xác định chính xác áp suất tuyệt đối của chất khí.

Khi đo áp suất tuyệt đối, sự thay đổi của áp suất khí quyển bên ngoài không làm thay đổi mốc tham chiếu của phép đo.

2.3. Áp suất tương đối

PSIG là viết tắt của Pounds per Square Inch Gauge, nghĩa là pound trên inch vuông theo áp suất tương đối.

PSIG biểu thị mức chênh lệch giữa áp suất cần đo và áp suất khí quyển tại môi trường xung quanh.

Đây là cách biểu thị phổ biến trong các ứng dụng như:

• Đo áp suất máy nén khí.
• Giám sát áp suất trong đường ống khí nén.
• Kiểm tra áp suất làm việc của các thiết bị công nghiệp.
• Theo dõi áp suất lốp xe và một số hệ thống cơ khí.

Nếu đồng hồ đo áp suất khí nén hiển thị 50 PSIG, điều đó có nghĩa áp suất trong hệ thống cao hơn áp suất khí quyển xung quanh 50 PSI.

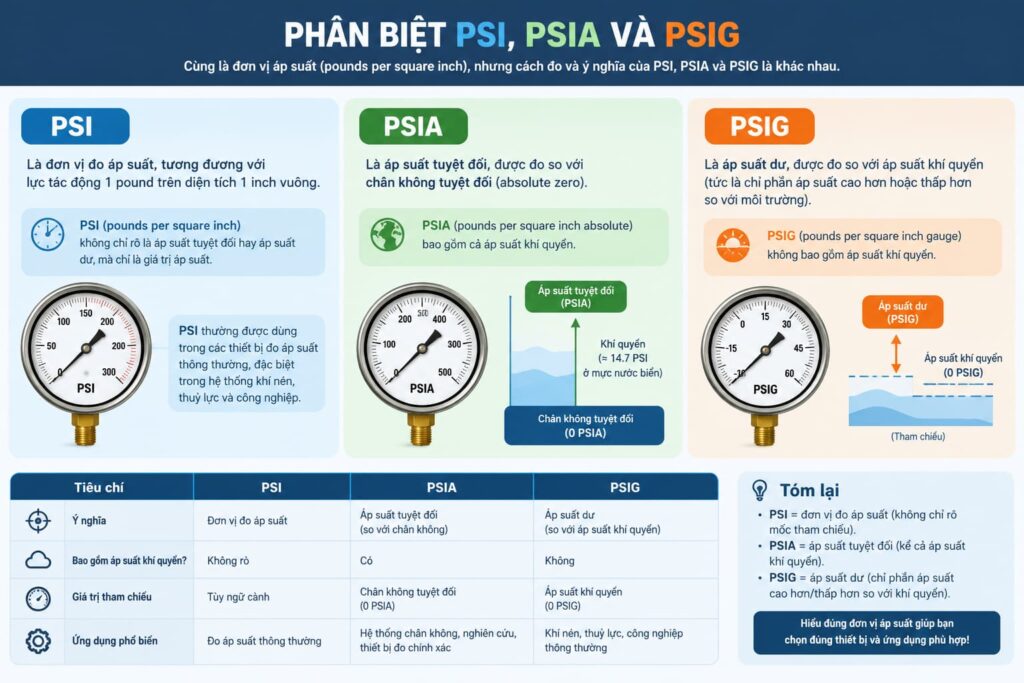

Bảng so sánh PSI, PSIA và PSIG

3. Áp suất khí quyển ảnh hưởng như thế nào đến phép đo PSI?

Áp suất khí quyển là yếu tố quan trọng giúp giải thích sự khác biệt giữa PSIA và PSIG.

Ở mực nước biển, áp suất khí quyển tiêu chuẩn xấp xỉ 14,696 PSI, thường được làm tròn thành 14,7 PSI. Tuy nhiên, áp suất khí quyển thực tế có thể thay đổi theo độ cao, thời tiết và điều kiện môi trường.

Khi đo áp suất tương đối, áp suất khí quyển được sử dụng làm mốc tham chiếu. Ngược lại, phép đo áp suất tuyệt đối lấy chân không tuyệt đối làm mốc.

Ví dụ khi đo áp suất khí nén:

Một hệ thống máy nén khí có áp suất hiển thị là 50 PSIG. Nếu giả định áp suất khí quyển tại vị trí đo là 14,7 PSI, áp suất tuyệt đối của hệ thống sẽ là:

PSIA = PSIG + Áp suất khí quyển

PSIA = 50 + 14,7 = 64,7 PSIA.

Như vậy, 50 PSIG tương ứng với khoảng 64,7 PSIA trong điều kiện giả định trên.

Sự phân biệt này đặc biệt quan trọng khi tính toán lưu lượng khí, đánh giá trạng thái nhiệt động lực học, kiểm soát chân không hoặc vận hành các quy trình công nghiệp có yêu cầu kỹ thuật nghiêm ngặt.

4. Ứng dụng thực tế của PSIA và PSIG trong hệ thống khí nén

Việc lựa chọn PSIA hay PSIG phụ thuộc vào mục đích đo, yêu cầu tính toán và loại thiết bị đang sử dụng.

4.1. Khi nào nên sử dụng PSIG?

PSIG phù hợp với phần lớn ứng dụng giám sát áp suất làm việc của hệ thống khí nén thông thường.

Ví dụ, một máy nén khí hoạt động ở áp suất 100 PSIG có nghĩa áp suất trong hệ thống cao hơn áp suất khí quyển xung quanh 100 PSI.

Nếu áp suất khí quyển tại vị trí đo là 14,7 PSI, áp suất tuyệt đối tương ứng sẽ là:

PSIA = 100 + 14,7 = 114,7 PSIA.

Trong các ứng dụng thực tế, PSIG thường được sử dụng để:

• Theo dõi áp suất đầu ra của máy nén khí.
• Kiểm tra áp suất trên đường ống dẫn khí.
• Giám sát áp suất tại các điểm sử dụng khí nén.
• Kiểm tra áp suất vận hành của thiết bị và hệ thống điều khiển.

4.2. Khi nào nên sử dụng PSIA?

PSIA phù hợp với các ứng dụng cần xác định áp suất thực tế so với chân không tuyệt đối.

Một số ví dụ bao gồm:

• Tính toán nhiệt động lực học của khí.
• Đo và kiểm soát áp suất trong hệ thống chân không.
• Hiệu chuẩn thiết bị đo áp suất tuyệt đối.
• Nghiên cứu và thử nghiệm trong phòng thí nghiệm.
• Các quy trình công nghiệp cần sử dụng giá trị áp suất tuyệt đối trong công thức tính toán.

Việc lựa chọn đúng mốc tham chiếu giúp hạn chế sai số trong tính toán và đảm bảo các thông số vận hành phù hợp với yêu cầu kỹ thuật.

5. Cách quy đổi PSIA sang PSIG và ngược lại

Để quy đổi giữa áp suất tuyệt đối và áp suất tương đối, cần biết áp suất khí quyển tại vị trí đo.

Hai công thức cơ bản như sau:

Công thức quy đổi PSIG sang PSIA:

PSIA = PSIG + Áp suất khí quyển.

Công thức quy đổi PSIA sang PSIG:

PSIG = PSIA − Áp suất khí quyển.

Trong đó, các giá trị áp suất phải sử dụng cùng một đơn vị.

Ví dụ 1: Quy đổi PSIG sang PSIA

Một đồng hồ đo áp suất khí nén hiển thị 50 PSIG. Giả sử áp suất khí quyển là 14,7 PSI.

PSIA = 50 + 14,7 = 64,7 PSIA.

Ví dụ 2: Quy đổi PSIA sang PSIG

Một thiết bị có áp suất tuyệt đối là 80 PSIA. Giả sử áp suất khí quyển là 14,7 PSI.

PSIG = 80 − 14,7 = 65,3 PSIG.

Các giá trị trên sử dụng áp suất khí quyển giả định ở mức gần đúng tiêu chuẩn. Khi yêu cầu độ chính xác cao, cần sử dụng giá trị áp suất khí quyển thực tế tại vị trí đo.

Ngoài ra, không nên nhầm lẫn phép quy đổi giữa PSIA và PSIG với phép quy đổi giữa PSI và bar. Đây là hai thao tác khác nhau: một phép thay đổi mốc tham chiếu, còn phép kia thay đổi đơn vị đo.

6. Những nhầm lẫn thường gặp khi đo áp suất khí nén

Trong quá trình lắp đặt, vận hành và bảo trì hệ thống khí nén, việc hiểu sai các thông số áp suất có thể dẫn đến sai lệch trong tính toán và lựa chọn thiết bị.

Nhầm lẫn giữa PSIA và PSIG

PSIA và PSIG không thể sử dụng thay thế cho nhau nếu chưa thực hiện quy đổi phù hợp.

Ví dụ, 50 PSIG không tương đương với 50 PSIA. Trong điều kiện áp suất khí quyển là 14,7 PSI, giá trị 50 PSIG tương ứng với 64,7 PSIA.

Nhầm lẫn giữa PSI và bar

PSI và bar là hai đơn vị đo áp suất khác nhau.

1 bar ≈ 14,5038 PSI.

Khi đọc thông số máy nén khí, cảm biến áp suất hoặc đồng hồ đo áp suất, cần kiểm tra đúng đơn vị để tránh cài đặt sai áp suất vận hành.

Chọn thiết bị đo không phù hợp

Không phải tất cả thiết bị đo áp suất đều sử dụng cùng một nguyên lý hoặc mốc tham chiếu. Cần phân biệt thiết bị đo áp suất tương đối, áp suất tuyệt đối và áp suất chênh lệch.

Việc lựa chọn sai loại cảm biến hoặc đồng hồ đo có thể khiến kết quả không đáp ứng yêu cầu của hệ thống.

Bỏ qua dải đo và điều kiện làm việc

Khi lựa chọn thiết bị đo áp suất khí nén công nghiệp, cần xem xét:

• Dải đo áp suất phù hợp với áp suất vận hành thực tế.
• Áp suất làm việc tối đa và khả năng chịu quá áp.
• Độ chính xác và độ ổn định của phép đo.
• Loại môi chất, nhiệt độ và điều kiện môi trường.
• Kiểu kết nối cơ khí và tín hiệu đầu ra nếu sử dụng cảm biến.

Lựa chọn đúng thiết bị giúp cải thiện khả năng giám sát, hạn chế rủi ro và hỗ trợ bảo trì hệ thống hiệu quả hơn.

7. Cách lựa chọn phương pháp đo áp suất khí nén phù hợp

Việc lựa chọn phương pháp đo áp suất khí nén cần dựa trên mục đích sử dụng và yêu cầu kỹ thuật của hệ thống.

Khi lựa chọn thiết bị đo áp suất khí nén, nên cân nhắc các yếu tố sau:

1. Xác định loại áp suất cần đo

Làm rõ hệ thống cần đo áp suất tương đối, áp suất tuyệt đối hay áp suất chênh lệch.

2. Xác định dải đo

Chọn dải đo phù hợp với áp suất làm việc bình thường và các điều kiện vận hành có thể xảy ra. Không nên chỉ dựa vào áp suất danh định của máy nén khí.

3. Xác định độ chính xác yêu cầu

Các ứng dụng giám sát thông thường và các quy trình đo lường chính xác cao có thể yêu cầu cấp chính xác khác nhau.

4. Kiểm tra khả năng tương thích

Đảm bảo thiết bị phù hợp với môi chất, nhiệt độ, áp suất, kiểu kết nối và môi trường lắp đặt.

5. Xem xét phương pháp giám sát

Tùy theo ứng dụng, có thể lựa chọn đồng hồ đo áp suất cơ học hoặc cảm biến áp suất có tín hiệu điện để tích hợp vào hệ thống điều khiển và giám sát tự động.

Đo áp suất khí nén chính xác giúp doanh nghiệp theo dõi tình trạng hoạt động của hệ thống. Phát hiện bất thường và duy trì hiệu suất vận hành. Lựa chọn đúng đơn vị đo, mốc tham chiếu và thiết bị đo là cơ sở quan trọng để đảm bảo kết quả đo đáng tin cậy.

8. Giải đáp các câu hỏi thường gặp về đo áp suất khí nén

PSI là đơn vị gì?

PSI là viết tắt của Pounds per Square Inch, nghĩa là pound trên inch vuông. Đây là đơn vị đo áp suất được sử dụng phổ biến trong nhiều ứng dụng cơ khí và công nghiệp.

PSIA và PSIG khác nhau như thế nào?

PSIA là áp suất tuyệt đối, được đo so với chân không tuyệt đối. PSIG là áp suất tương đối, được đo so với áp suất khí quyển xung quanh.

1 bar bằng bao nhiêu PSI?

1 bar tương đương khoảng 14,5038 PSI.

Nên sử dụng PSIA hay PSIG khi đo áp suất khí nén?

PSIG thường phù hợp để giám sát áp suất làm việc của máy nén khí và đường ống. PSIA phù hợp với các ứng dụng cần áp suất tuyệt đối, chẳng hạn như tính toán nhiệt động lực học hoặc đo áp suất trong hệ thống chân không.

Tuy nhiên, cần lựa chọn loại phép đo dựa trên yêu cầu kỹ thuật cụ thể của từng hệ thống.

Tại sao cần đo áp suất khí nén chính xác?

Đo áp suất khí nén giúp kiểm soát điều kiện vận hành, phát hiện tình trạng bất thường. Hỗ trợ bảo trì và đảm bảo thiết bị hoạt động trong giới hạn cho phép. Kết quả đo chính xác cũng góp phần nâng cao hiệu quả sử dụng năng lượng của hệ thống.

9. Tìm hiểu thêm về thiết bị đo áp suất khí nén

Nếu doanh nghiệp cần giám sát và kiểm soát áp suất trong hệ thống khí nén công nghiệp. Việc lựa chọn thiết bị đo phù hợp là yếu tố quan trọng để đảm bảo độ tin cậy của dữ liệu và hiệu quả vận hành.

Tùy theo ứng dụng, doanh nghiệp có thể cân nhắc sử dụng đồng hồ đo áp suất, cảm biến áp suất hoặc bộ truyền tín hiệu áp suất. ể đáp ứng nhu cầu giám sát tại chỗ và tích hợp vào hệ thống tự động hóa.

Hãy xác định rõ dải đo, loại áp suất cần đo và điều kiện vận hành trước khi lựa chọn thiết bị. Điều này giúp đảm bảo thiết bị đáp ứng đúng yêu cầu kỹ thuật và phù hợp với hệ thống khí nén đang sử dụng.

Thuật ngữ cần biết

• PSI (Pounds per Square Inch): Đơn vị đo áp suất, biểu thị pound trên mỗi inch vuông.
• PSIA (Pounds per Square Inch Absolute): Áp suất tuyệt đối, lấy chân không tuyệt đối làm mốc tham chiếu.
• PSIG (Pounds per Square Inch Gauge). Áp suất tương đối, lấy áp suất khí quyển xung quanh làm mốc tham chiếu.
• Áp suất khí quyển: Áp suất do khí quyển tác dụng lên bề mặt; áp suất khí quyển tiêu chuẩn ở mực nước biển xấp xỉ 101,325 kPa.
• Đo áp suất khí nén: Quá trình xác định áp suất của khí nén trong máy nén khí, đường ống, bình chứa hoặc các thiết bị sử dụng khí nén.
• Cảm biến áp suất: Thiết bị chuyển đổi áp suất thành tín hiệu có thể được sử dụng để đo lường, giám sát hoặc điều khiển.
• Đồng hồ đo áp suất: Thiết bị hiển thị giá trị áp suất, thường được sử dụng để kiểm tra và giám sát áp suất tại vị trí lắp đặt.
