Trọn bộ thông tin về lọc đường ống khí nén | Cấu tạo, nguyên lý

Ngày đăng: 21/04/2021 | Người đăng: FIL | Lượt xem: 90 lượt
Đánh giá:

Bộ lọc khí là thiết bị không thể thiếu trong sản xuất công nghiệp hiện nay. Tuy nhiên, với điều kiện khí hậu nhiệt đới ẩm gió mùa, môi trường ngày càng chịu tác động nặng nề từ khói bụi và tạp chất nên ảnh hưởng rất lớn đến độ bền của các thiết bị trong hệ thống khí nén. Làm sao để khắc phục tình trạng đó. Lựa chọn tối ưu lúc này là sử dụng bộ lọc đường ống khí nén. Vậy lọc đường ống khí nén là gì? Nó có cấu tạo như thế nào? Trong quá trình sử dụng cần lưu ý điều gì?… Bài viết dưới đây sẽ giúp bạn giải đáp những thắc mắc đó.

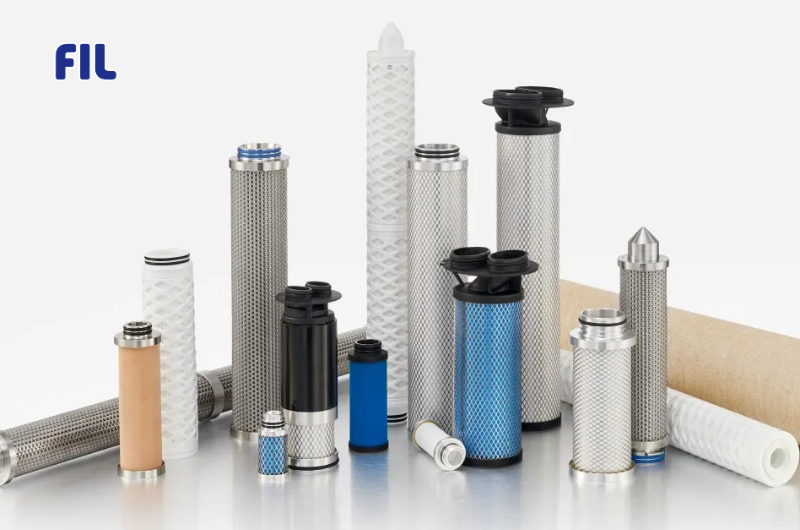

Lọc đường ống khí nén Donaldson
Lọc đường ống khí nén Donaldson

1. Khái quát về bộ lọc đường ống khí nén

1.1. Bộ lọc đường ống khí nén là gì?

Bộ lọc đường ống khí nén còn được gọi là lọc khí lắp trên đường ống của máy nén khí. Bộ lọc khí nén là bộ phận có tác dụng kết nối giữa các thiết bị khí nén và thiết bị tách nước. Từ đó giúp loại bỏ được hơi nước, bụi bẩn và tạp chất trong khí nén, cho ra luồng khí sạch trước khi sử dụng vào các thiết bị khác. Không chỉ có tác dụng lọc sạch khí, bộ lọc khí nén còn có thể dùng để lọc tách dầu, lọc tách nhớt trong nhiều loại máy công nghiệp khác.

1.2. Vai trò của bộ lọc đường ống khí nén?

Thiết bị đóng vai trò đặc biệt quan trọng trong hoạt động của hệ thế khí nén.

Lọc tách nước khí nén: thiết bị giúp tách nước và bụi bẩn, tạp chất ra khỏi nguồn khí đã nén. Từ đó cung cấp cho hệ thống máy khí nén nguồn khí nén sạch.

Trong máy nén khí, bộ tách nước khí nén là phụ kiện không thể không có. Nó quyết định đến độ bền của máy móc có sử dụng khí nén. Bởi nếu nguồn khí nén vẫn còn lẫn hơi nước lâu ngày sẽ gây ra tình trạng rỉ sét, ảnh hưởng đến dầu bôi trơn, làm hư hỏng máy.

– Lọc tách hơi dầu và bụi bẩn trong khí nén: Bộ phận thực hiện nhiệm vụ này là bộ lọc dầu khí nén. Bộ tách nước và bộ lọc dầu tạo thành bộ lọc đôi khí nén. Ngoài việc tách nước thì việc tách hơi dầu và bụi bẩn cũng giúp mang đến luồng khí sạch, đảm bảo máy hoạt động hiệu quả hơn, tăng tuổi thọ.

Vai trò của bộ lọc đường ống khí nén
Vai trò của bộ lọc đường ống khí nén

2. Cấu tạo của bộ lọc đường ống khí nén?

Lọc đường ống khí nén được cấu thành bởi 3 bộ phận là van lọc, van điều chỉnh áp suất và van tra dầu.

2.1. Van lọc

Van lọc có nhiệm vụ loại bỏ phần nước và tạp chất, cặn bẩn ra khỏi khí nén. Nó thường được làm từ lọc xốp, giấy thấm ướt, vật liệu tổng hợp hay vải dây kim loại. Để chọn được phần tử lọc thích hợp thì còn phụ thuộc nhiều vào yêu cầu chất lượng của dòng khí nén tạo ra. Ở các phần tử lọc, có các lỗ với đường kính nhỏ khoảng 5 µm đến 70 µm để đảm bảo tách nước được tối ưu nhất.

2.2. Van điều chỉnh áp suất

Van điều chỉnh áp suất đóng vai trò trọng yếu trong bộ lọc đường ống khí nén. Nó giúp duy trì áp suất ra và vào luôn luôn bằng nhau. Nguyên tắc hoạt động của van áp suất này đó là: Khi áp suất của dòng khí nén xả ra cao hơn so với áp suất ban đầu thì van điều chỉnh áp suất sẽ tác động lên trục vít làm cho khí nén đi qua lỗ thông khí và tác động lên màng làm thay đổi vị trí của kim van lúc này khí nén được xả ra ngoài để đảm bảo an toàn cho hệ thống. Đến khi nào áp suất của dòng khí ra bằng với áp suất của dòng khí vào thì kim van lại trở về trạng thái cân bằng.

2.3. Van tra dầu

Hơn nữa, ở những bộ lọc đôi khí nén thường được trang bị cả van tra dầu giúp hạn chế tình trạng han gỉ, ăn mòn của máy móc trong hệ thống khí nén.

Cấu tạo bộ lọc đường ống
Cấu tạo bộ lọc đường ống

3. Nguyên lý hoạt động của lọc đường ống của máy khí nén?

Khí nén rất cần thiết trong một số lĩnh vực. Nhưng nếu sử dụng khí nén tự nhiên mà chưa qua lọc bụi và tách nước thì gây ảnh hưởng nghiêm trọng đến hoạt động cũng như hiệu quả của hệ thống khí nén. Chính vì vậy, người ta cần lọc khí nén trước khi đưa vào hệ thống và vận hành.

Nguyên lý hoạt động khá dễ hiểu: Sau khi không khí theo cửa hút khí đi vào bên trong của khoang chứa, lõi lọc và đi qua bộ lọc thì dòng khí nén sẽ chuyển động theo hình lốc xoáy. Từ đó bụi bẩn, nước, tạp chất, hơi dầu chịu tác động của lực li tâm, chuyển động hướng ra ngoài rồi rơi vào trong khoang chứa, còn khí sạch được đưa vào trong lõi lọc. Khí nén tiếp tục bước vào giai đoạn lọc tinh sau đó sẽ đi ra bằng cửa thoát khí còn bụi bẩn, tạp chất thông qua van xả và thải ra bên ngoài.

Nguyên lý hoạt động lọc khí donaldson
Nguyên lý hoạt động lọc khí donaldson

4. Hướng dẫn sử dụng và bảo dưỡng hệ thống lọc đường ống khí nén

4.1. Lưu ý khi sử dụng bộ lọc khí nén

Khi vận hàng hệ thống, bạn đặc biệt quan tâm đến bộ phận lọc đường ống của thiết bị máy khí nén để có những hướng khắc phục kịp thời, tránh ảnh hưởng đến toàn bộ hệ thống.

4.1.1. Bộ lọc đường ống khí nén không thể tác được hơi nước và tạp chất

Nếu như bộ lọc của bạn không thể tách được nước cũng như tạp chất trong không khí thì bạn cần phải quan tâm đến việc mình lắp đặt đã đúng hay chưa hoặc cặn bẩn trong cốc lọc khí nén đang tồn tại quá nhiều. Khắc phục tình trạng này rất đơn giản. Bạn cần kiểm tra lại xem mình lắp ráp đã đúng hay chưa. Bộ lọc khí nén có được lắp đặt theo đúng chiều của dòng chảy hay không và tiến hành vệ sinh cốc lọc.

4.1.2. Không khí bị thoát ra ngoài ở van điều chỉnh áp suất

Đây là lỗi thường gặp ở lọc đường ống của máy khí nén mà nguyên nhân chủ yếu là do lỗi lắp đặt van sai cách (van điều chỉnh áp suất bị lắp ngược chiều). Cách khắc phục là bạn kiểm tra lại bộ van điều áp và chỉnh lại cho đúng.

Ngoài ra, có một số lưu ý bạn cũng cần phải quan tâm khi sử dụng hệ thống lọc khí nén như:

– Vệ sinh phần ống khí định kì, đừng để hệ thống hoạt động trong thời gian dài mà không được vệ sinh.

– Thường xuyên kiểm tra mức nước trong cốc lọc khí nén để đảm bảo không bị vượt quá mức quy định.

– Đặt mức áp suất của van điều chỉnh nhỏ hơn 1600kPa để đảm bảo hoạt động tối đa của máy lọc khí nén.

Cách sử dụng
Cách sử dụng

4.2. Bảo dưỡng hệ thống bộ lọc đường ống khí nén

Bảo dưỡng là công đoạn quan trọng trong quá trình vận hành hệ thống máy khí nén. Để cho hệ thống hoạt động tối đa nhất thì bạn cần chú ý đến việc kiểm tra, bảo dưỡng định kì nữa.

– Lên lịch trình bảo dưỡng đường ống lọc khí định kì bao gồm cả việc kiểm tra chất lượng khí tạo ra và vệ sinh, thay thế thiết bị để đảm bảo toàn hệ thống hoạt động trơn tru nhất, tạo ra những luồng khí tinh khiết nhất.

– Luôn giữ cho hệ thống máy khí nén của bạn được sạch sẽ bởi bụi bẩn bán vào trong các bộ phận của máy khí nén sẽ làm cho máy bị han gỉ, ăn mòn, xước trục vít hoặc làm hỏng đầu nén.

Trên đây là một số thông tin cơ bản về lọc đường ống khí nén. Nếu quý khách hàng vẫn còn những phân vân về giá thành, chất lượng hay gặp bất cứ khó khăn gì trong quá trình vận hành hãy liên hệ ngay với Fil Việt Nam qua hotline 024 6294 1166 hoặc để lại thông tin trong hòm thư điện tử: hung.ly@fil.com.vn để được tư vấn và hỗ trợ kịp thời.
